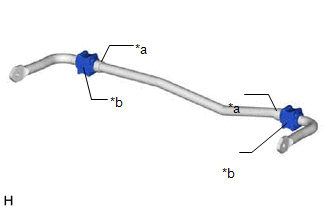

(a) Instale los 2 casquillos del estabilizador trasero en el exterior de los topes de la barra estabilizadora trasera.

AVISO:

Asegúrese de instalar los casquillos del estabilizador trasero de manera que cada muesca esté colocada hacia la parte delantera del vehículo.

OBSERVACIÓN:

El corte del casquillo del estabilizador trasero pueden colocarse hacia arriba o hacia abajo.

*a

Marca de flecha

*b

Marca de identificación

Parte superior del vehículo

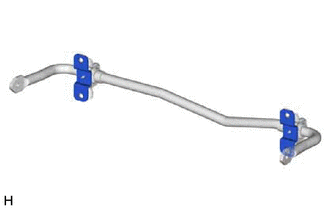

(a) Instale los 2 soportes del estabilizador inferior trasero en el casquillo del estabilizador trasero.

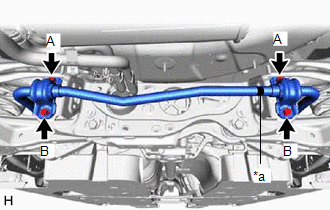

(a) Instale la barra estabilizadora trasera, los 2 soportes de la barra estabilizadora trasera No. 1, los 2 casquillos del estabilizador trasero y los 2 soportes del estabilizador inferior trasero en el subconjunto del elemento de la suspensión trasera con los 4 pernos.

Torque:

78 N·m {795 kgf·cm, 58 ft·lbf}

AVISO:

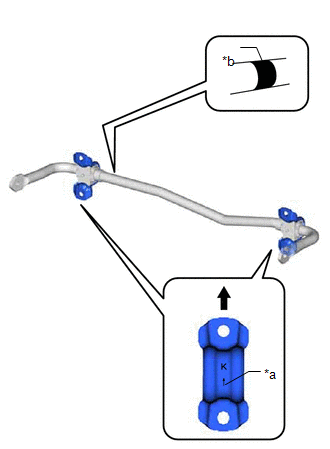

• Asegúrese de que la marca de identificación esté orientada hacia el lado derecho del vehículo.
• Apriete provisionalmente el perno (A), y a continuación, apriete completamente los 2 pernos en el orden de (B) y (A).

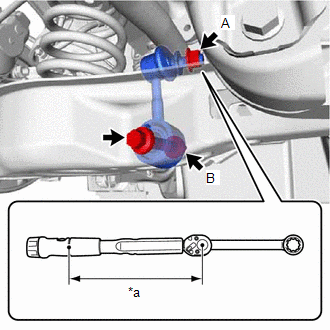

(a) Utilice una llave de contratuerca de la junta esférica y coloque el conjunto del estabilizador izquierdo trasero con la tuerca (A).

Torque:

95 N·m {969 kgf·cm, 70 ft·lbf}

OBSERVACIÓN:

• Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero.
• Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica.

  Haga clic aquí

• Cuando se utiliza una llave de contratuerca de junta esférica (longitud del punto de apoyo de 149 mm (5.87 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 400 mm (1.31 pi.)):

  69 N*m (704 kgf*cm, 51 lbf*pi.)
