INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO NO. 1 DE LA SUSPENSIÓN TRASERA
(a) Coloque provisionalmente el conjunto del brazo de suspensión trasera No. 1 en el subconjunto del soporte del eje trasero y en el subconjunto del elemento de suspensión trasero con los 2 pernos y las 2 tuercas.
AVISO:
2. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO NO. 2 DE LA SUSPENSIÓN TRASERA
(a) Instale provisionalmente el conjunto del brazo de la suspensión trasera No. 2 en el subconjunto del elemento de suspensión trasero con la leva de ajuste del ángulo de caída No. 2, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y la tuerca.
AVISO:
3. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO
Haga clic aquí
4. COLOQUE EL MUELLE ESPIRAL TRASERO
Haga clic aquí
5. ESTABILICE LA SUSPENSIÓN
Haga clic aquí
6. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO
para 2WD: Haga clic aquí
para AWD: Haga clic aquí
7. INSTALE EL CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 1 (para 2WD)

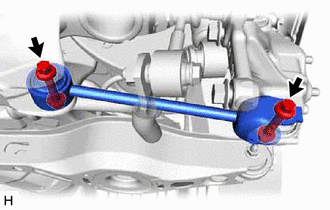

(a) Instale el conjunto del brazo de la suspensión trasera No. 1 con los 2 pernos. Torque: 73 N·m {744 kgf·cm, 54 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada. |
|
8. INSTALE EL CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 1 (para AWD)

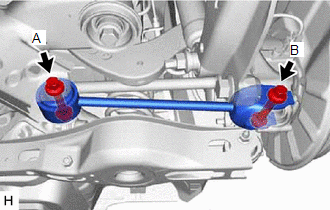

(a) Instale el conjunto del brazo de la suspensión trasera No. 1 con los 2 pernos. Torque: Perno A : 115 N·m {1173 kgf·cm, 85 ft·lbf} Perno B : 73 N·m {744 kgf·cm, 54 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada. |
|
9. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2

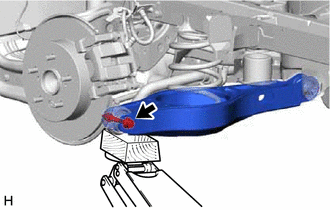

(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del soporte del eje trasero) con el perno. Torque: 73 N·m {744 kgf·cm, 54 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada. |
|
10. INSTALE LA CUBIERTA INFERIOR DEL PISO N° 2 (para 2WD)
(a) para el lado izquierdo:
Haga clic aquí
11. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para 2WD)
(a) para el lado derecho:
Haga clic aquí
12. COLOQUE LA RUEDA TRASERA
Haga clic aquí
13. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2
(a) Baje el vehículo hasta el suelo.
(b) Ejerza presión varias veces en las esquinas del vehículo para lograr que rebote y así estabilizar la suspensión trasera.

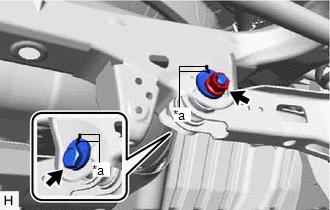

(c) Alinee las marcas de correspondencia en la leva de ajuste No. 2 del ángulo de caída, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y el subconjunto del elemento de la suspensión trasera. |
|
(d) Apriete totalmente la tuerca.
Torque:
100 N·m {1020 kgf·cm, 74 ft·lbf}
AVISO:
14. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS
Haga clic aquí
15. REALICE LA INICIALIZACIÓN
Sistema de monitoreo de asistencia al estacionamiento |
|
Sistema de supervisión de vista panorámica |
|
