Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL TRASERO

(a) Instale el aislante del muelle espiral superior trasero en el vehículo.

2. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

(a) Instale el aislante del muelle espiral inferior trasero en el conjunto del brazo de la suspensión No. 2.

3. COLOQUE EL MUELLE ESPIRAL TRASERO

(a) Coloque el muelle espiral trasero en el conjunto del brazo de la suspensión No. 2.

*A	para 2WD	*B	Para AWD
*a	Marca de identificación	*b	30° o menos
*c	Extremo inferior del muelle espiral trasero	-	-
	Parte interior del vehículo	-	-

AVISO:

• Fije el muelle espiral trasero de forma que su extremo inferior se encuentre dentro del rango indicado en la ilustración.
• Coloque el muelle espiral trasero con la marca de identificación en la posición indicada en la ilustración.
• La parte del diámetro más estrecho debe estar colocada hacia arriba.

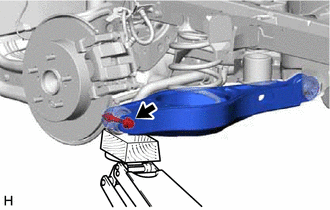

(b) Con la ayuda de un gato y un taco de madera, eleve lentamente el conjunto del brazo de la suspensión trasera No. 2 y, a continuación, instale el conjunto del brazo de la suspensión trasera No. 2 en el subconjunto del soporte del eje trasero con el perno y la tuerca.

ADVERTENCIA:

No eleve el conjunto del brazo de la suspensión trasera No. 2 demasiado, ya que el vehículo podría caerse.

AVISO:

• No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
• Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera No. 2 con el gato.
• Asegúrese de realizar esta operación con el vehículo lo más bajo posible.
• Inserte el perno con el extremo roscado orientado hacia la parte delantera del vehículo.

4. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

5. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 2

(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del soporte del eje trasero) con el perno. Torque: 73 N·m {744 kgf·cm, 54 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

6. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO

para 2WD: Haga clic aquí

para AWD: Haga clic aquí

7. INSTALE LA CUBIERTA INFERIOR DEL PISO N° 2 (para 2WD)

(a) para el lado izquierdo:

Haga clic aquí

8. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para 2WD)

(a) para el lado derecho:

Haga clic aquí

9. COLOQUE LA RUEDA TRASERA

Haga clic aquí

10. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA No. 2

(a) Instale el conjunto del brazo de la suspensión trasera No. 2 (lado del subconjunto del elemento de suspensión trasera) con la tuerca.

Haga clic aquí

11. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

12. REALICE LA INICIALIZACIÓN
