INSTALACIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados derecho e izquierdo.
• El procedimiento que se describe a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL ANILLO DE RETENCIÓN IZQUIERDO DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO

(a) Instale un nuevo anillo de retención izquierdo del eje de la junta interior del eje propulsor trasero.

2. INSTALE EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR TRASERO

(a) Recubra las ranuras del conjunto izquierdo de la junta interior del eje propulsor trasero con aceite de engranaje diferencial original de Toyota LT 75W-85 API GL-5.

(b) Recubra con grasa multiusos el anillo de retención izquierdo del eje de la junta interior del eje propulsor trasero, del conjunto izquierdo de la junta interior del eje propulsor trasero.

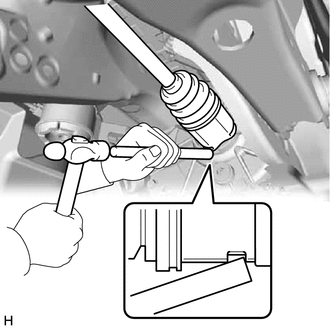

(c) Alinee las ranuras de la junta interior y, con una barra de latón y un martillo, instale el conjunto del eje propulsor trasero izquierdo. AVISO: Ponga el huelgo axial del anillo de retención de la junta interior del eje propulsor izquierdo hacia abajo. Procure no dañar el sello de aceite del eje propulsor trasero. Procure no dañar la funda de la junta interior. Asegúrese de centrar el conjunto izquierdo del eje propulsor trasero durante la instalación para evitar daños al anillo de retención de la junta interior del eje propulsor trasero izquierdo. OBSERVACIÓN: Compruebe que el eje propulsor está firmemente acoplado basándose en la fuerza de reacción y el sonido.

3. INSTALE EL SOPORTE DEL EJE TRASERO

Haga clic aquí

4. COLOQUE LA RUEDA TRASERA

Haga clic aquí

5. COMPRUEBE SI HAY FUGAS DE ACEITE DEL DIFERENCIAL
