Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. AJUSTE EL ACEITE PARA COMPRESOR

(a) Cuando sustituya el conjunto del compresor con embrague magnetico por uno nuevo:

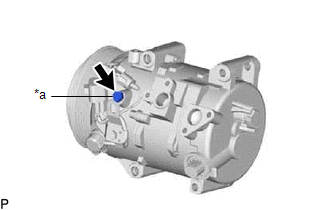

(1) Extraiga el perno de drenaje (arandela de estanqueidad) del nuevo conjunto del compresor con embrague magnetico.

*a

Perno de drenaje (arandela de estanqueidad)

(2) Descargue gradualmente el gas inerte de la valvula de servicio del nuevo conjunto del compresor con embrague magnetico. A continuacion, drene el siguiente volumen de aceite del nuevo compresor antes de la instalacion, de forma que el volumen contenido en el sea el mismo que el del compresor que se va a sustituir.

OBSERVACION:

Los compresores nuevos contienen aceite suficiente para todo el sistema de aire acondicionado. Por lo tanto, es necesario drenar el aceite del nuevo compresor para compensar el aceite restante del condensador y la unidad de refrigeracion.

Estandar:

(La cantidad de aceite del compresor dentro de un compresor y embrague magnetico nuevos: 70 (+15) cc (2.37 (+0.51) fl.oz.)) - (La cantidad de aceite del compresor que permanece en el conjunto del compresor con embrague magnetico extraido) = La cantidad de aceite del compresor que se debe drenar cuando sustituya el conjunto del compresor con embrague magnetico.

AVISO:

  • Instale el compresor sin ajustar el volumen de aceite cuando A + 60 cm? (2.03 fl.oz.) supere el volumen de aceite estandar especificado para el compresor por el numero de referencia.

    Ejemplo:

    Si A = 45 cm? (1.52 fl.oz.), A + 60 cm? (2.03 fl.oz.) = 105 cm? (3.55 fl.oz.). Si el volumen estandar 70 (+15) cm? (2.37 (+0.51) fl.oz.)), instale el compresor tal como esta.

  • Si la cantidad de aceite del compresor restante en el conjunto del compresor con embrague magnetico que se ha extraido es demasiado pequena, verifique si hay fugas de aceite del compresor.
  • Asegurese de utilizar aceite para compresor ND-OIL 12 o equivalente.

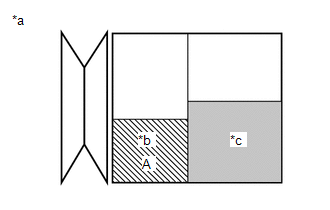

*a

Compresor extraido

*b

Cantidad de aceite que se debe drenar del conjunto del compresor con embrague magnetico extraido

*c

Cantidad de aceite restante en la camara de reserva (60 cm? (2.03 fl.oz.))

(3) Coloque el perno de drenaje (arandela de estanqueidad).

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

(b) Si el aceite se drena con dificultad, drenelo mediante el procedimiento siguiente:

(1) Extraiga la tapa hermetica de aspiracion.

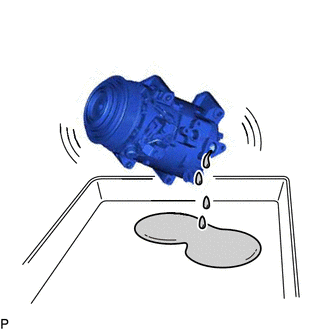

(2) Agite suavemente el conjunto del compresor con embrague magnetico con el orificio de aspiracion orientado hacia abajo y drene el aceite (*1).

AVISO:

No permita que la polea entre en contacto con el aceite del compresor.

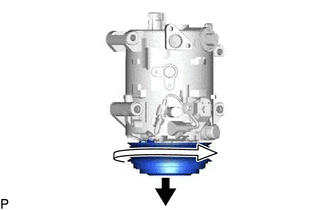

(c) Oriente la polea hacia abajo y gire la polea como se muestra en la ilustracion 10 veces a una velocidad aproximada de una vuelta cada 2 segundos (*2).

ADVERTENCIA:

El refrigerante o el aceite pueden salir disparados si se gira la polea. Por lo tanto, aleje su rostro del orificio del compresor.

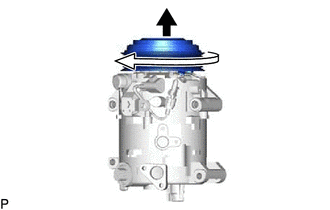

(d) Gire la polea una vez como se muestra en la ilustracion, mientras levanta rapidamente el compresor (*3).

(e) Lleve a cabo el paso (*1) y vacie el aceite (*4).

(f) Vacie el aceite repitiendo los pasos (*2) a (*4) unas 5 veces.

2. INSTALE EL CONJUNTO DEL COMPRESOR CON EMBRAGUE MAGNETICO

(a) Para el tipo A:

(1) Utilice una llave de cubo "TORX" E8 para instalar provisionalmente el conjunto del compresor con embrague magnetico con los 2 esparragos prisioneros.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

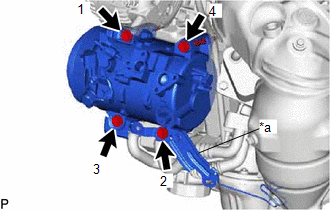

(2) Coloque el conjunto del compresor con embrague magnetico y el soporte con los 2 pernos y las 2 tuercas.

*a

Soporte

Perno

Tuerca

Torque:

24.5 N·m {250 kgf·cm, 18 ft·lbf}

OBSERVACION:

Para instalar el conjunto del compresor con embrague magnetico, apriete los pernos y las tuercas en el orden indicado en la ilustracion.

(b) Para el tipo B:

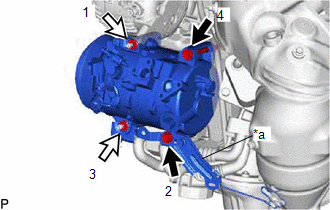

(1) Coloque el conjunto del compresor con embrague magnetico y el soporte con los 4 pernos.

Torque:

24.5 N·m {250 kgf·cm, 18 ft·lbf}

OBSERVACION:

Para instalar el conjunto del compresor con embrague magnetico, apriete los pernos en el orden que se indica en la ilustracion.

*a

Soporte

(c) Enganche todas las abrazaderas.

(d) Conecte todos los conectores.

3. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACION

(a) Retire la cinta de vinilo del subconjunto de la manguera de aspiracion.

(b) Aplique suficiente aceite de compresor a una junta torica nueva y a la superficie de fijacion del subconjunto de la manguera de aspiracion.

Aceite de compresor:

ND-OIL 12 o equivalente

(c) Coloque la junta torica en el subconjunto de la manguera de aspiracion.

(d) Conecte el subconjunto de la manguera de aspiracion con el conjunto del compresor con embrague magnetico con el perno.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

4. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1

(a) Retire la cinta de vinilo del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

(b) Aplique la adecuada cantidad de aceite del compresor en la junta torica nueva y en la superficie de fijacion del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

Aceite de compresor:

ND-OIL 12 o equivalente

(c) Instale la junta torica en el subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

(d) Conecte el subconjunto de la manguera de descarga del refrigerante del enfriador n° 1 con el conjunto del compresor con embrague magnetico con el perno.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

5. COLOQUE EL CONJUNTO DEL RADIADOR

Haga clic aqui

6. INSTALE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aqui

7. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aqui

8. CALIENTE EL MOTOR

Haga clic aqui

9. INSPECCIONE SI HAY FUGAS DE REFRIGERANTE

Haga clic aqui
