Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

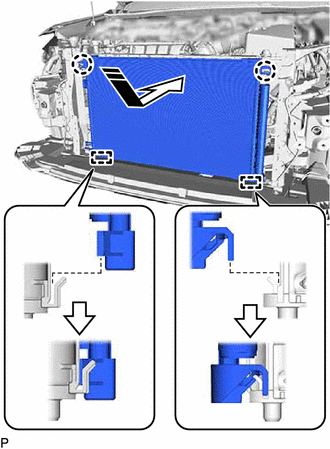

(a) Enganche las 2 guias y las 2 garras para instalar el conjunto del condensador del enfriador, tal como se muestra en la ilustracion.

Instalar en esta direccion

AVISO:

No dane el conjunto del condensador del enfriador ni el conjunto del radiador al instalar el conjunto del condensador del enfriador.

OBSERVACION:

Si instala un conjunto del condensador del enfriador nuevo, anada aceite para compresor al conjunto del condensador del enfriador tal y como se indica a continuacion.

Capacidad:

Anada 40 cm? (1.35 fl.oz.)

Aceite de compresor:

ND-OIL 12 o equivalente

2. INSTALE EL SUBCONJUNTO DEL SOPORTE SUPERIOR DEL RADIADOR

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

3. CONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

(a) Retire la cinta de vinilo del conjunto del condensador del enfriador y del conjunto del accesorio y del tubo del aire acondicionado.

(b) Instale una nueva abrazadera de tubo en el conjunto del accesorio y el tubo del aire acondicionado.

AVISO:

  • Enganche firmemente la abrazadera de tubo en la ranura del conjunto del accesorio y el tubo de aire acondicionado.
  • No abra la abrazadera de tubo mas del diametro del conjunto del accesorio y el tubo del aire acondicionado cuando la instale.
  • No coloque la abrazadera de tubo con la seccion del diametro grande en la direccion incorrecta.

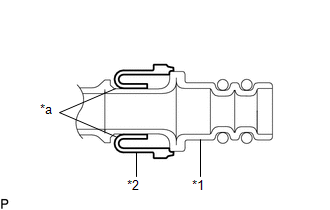

*1

Conjunto del accesorio y el tubo del aire acondicionado

*2

Abrazadera del tubo

*a

Ranura

(c) Cubra por completo las 2 juntas toricas nuevas y la superficie de contacto del conjunto del accesorio y el tubo del aire acondicionado con aceite del compresor.

Aceite de compresor:

ND-OIL 12 o equivalente

(d) Coloque las 2 juntas toricas en el conjunto del accesorio y el tubo del aire acondicionado.

AVISO:

Mantenga las juntas toricas y las superficies de ajuste de las juntas toricas libres de particulas extranas.

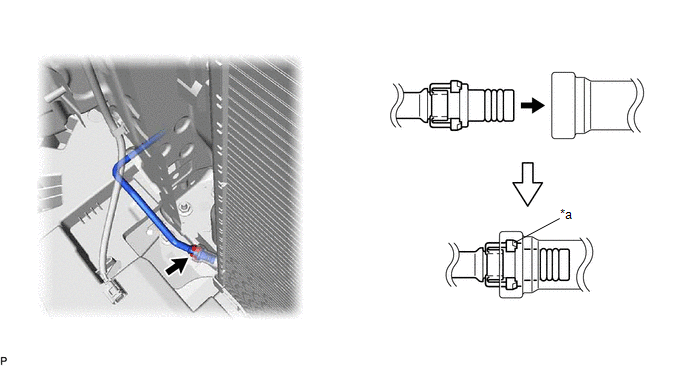

(e) Enganche el conjunto del condensador del enfriador y el conjunto del accesorio y el tubo del aire acondicionado.

*a

Seccion de diametro grande de la abrazadera del tubo

-

-

AVISO:

Enganche las piezas sujetando el tubo, no la abrazadera del tubo.

(f) Inserte firmemente la abrazadera para tubos hasta el punto en que la seccion de diametro grande de la abrazadera para tubos este cubierta por el conjunto del condensador del enfriador.

OBSERVACION:

4. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1

(a) Retire la cinta de vinilo del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1 y la pieza de conexion del conjunto del condensador del enfriador.

(b) Aplique la adecuada cantidad de aceite del compresor en la junta torica nueva y en la superficie de fijacion del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

Aceite de compresor:

ND-OIL 12 o equivalente

(c) Instale la junta torica en el subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

OBSERVACION:

Mantenga la junta torica y la superficie de fijacion de la junta torica libres de particulas extranas.

(d) Conecte el subconjunto de la manguera de descarga del refrigerante del enfriador No. 1 con el conjunto del condensador del enfriador con el perno.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

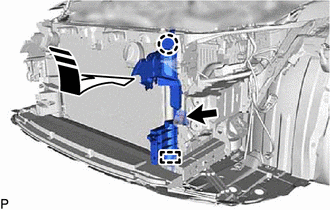

5. INSTALE LA GUIA DERECHA DEL AIRE DEL RADIADOR NO. 1

(a) Enganche la guia y la garra para instalar la guia derecha del aire del radiador No. 1 como se muestra en la ilustracion.

Instalar en esta direccion

(b) Coloque el clip.

(c) Conecte el conector.

6. INSTALE LA PLACA GUIA DE AIRE LATERAL DELANTERA DERECHA DEL RADIADOR

Haga clic aqui

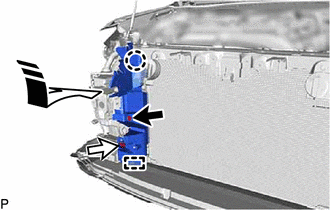

7. COLOQUE LA GUIA IZQUIERDA DEL AIRE DEL RADIADOR NO. 1

(a) Enganche la guia y la garra para instalar la guia izquierda del aire del radiador No. 1 como se muestra en la ilustracion.

Instale en esta direccion

(b) Coloque el clip.

8. INSTALE EL CONJUNTO DE BLOQUEO DEL CAPO

Haga clic aqui

9. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

10. INSTALE EL SOPORTE DE MONTAJE SUPERIOR DEL RADIADOR

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

11. INSTALE EL REFUERZO DEL PARACHOQUES DELANTERO

Haga clic aqui

12. INSTALE LA PLACA DE ABSORCION DE ENERGIA DEL PARACHOQUES DELANTERO

Haga clic aqui

13. COLOQUE LA PLACA DE ABSORCION DE ENERGIA NO. 2 DEL PARACHOQUES DELANTERO

Haga clic aqui

14. INSTALE EL CONJUNTO DEL FARO IZQUIERDO

Haga clic aqui

15. INSTALE EL CONJUNTO DEL FARO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

16. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aqui

17. CALIENTE EL MOTOR

Haga clic aqui

18. INSPECCIONE SI HAY FUGAS DE REFRIGERANTE

Haga clic aqui

19. AJUSTE EL SUBCONJUNTO DEL CAPO

Haga clic aqui
