INSTALACION

PROCEDIMIENTO

1. INSTALE EL TERMISTOR DEL ENFRIADOR NO. 1

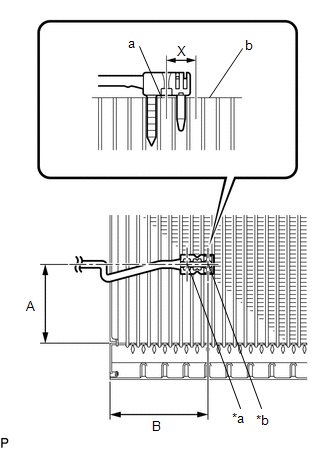

(a) Instale el termistor del enfriador No. 1 tal y como se muestra en la ilustracion.

Posicion de instalacion:

Pieza

Longitud

A

50.0 mm (1.97 pulg.)

B

61.1 mm (2.41 pulg.)

AVISO:

  • Inserte el termistor del enfriador No. 1 una sola vez porque, de lo contrario, no podra fijarlo correctamente en la misma posicion.
  • Si vuelve a utilizar el subconjunto del evaporador del enfriador No. 1, inserte el termistor del enfriador No. 1 en una fila junto a la que se ha utilizado previamente (X en la ilustracion).
  • Tras insertar el termistor del enfriador No. 1, no aplique demasiada fuerza al cable.
  • Introduzca directamente el termistor del enfriador No. 1 hasta que el borde de la caja de plastico "a" entre en contacto con el subconjunto "b" del evaporador del enfriador No. 1.

*a

Pieza de fijacion

*b

Pieza del sensor

2. INSTALE EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1

Haga clic aqui

3. INSTALE LA VALVULA DE EXPANSION DEL ENFRIADOR

Haga clic aqui

4. INSTALE EL SUBCONJUNTO DEL OJAL

Haga clic aqui

5. INSTALE EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCION

Haga clic aqui

6. INSTALE LA ABRAZADERA DE LA CALEFACCION

Haga clic aqui

7. COLOQUE EL OJAL DEL TUBO DE LA CALEFACCION

Haga clic aqui

8. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

Haga clic aqui

9. INSTALE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

Haga clic aqui

10. INSTALE EL CONJUNTO DEL SOPLADOR

Haga clic aqui
