INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ASIENTO TRASERO DERECHO CON CINTURON CENTRAL INTERIOR
(a) Al instalar un nuevo conjunto del cinturon de seguridad interior del asiento trasero derecho:

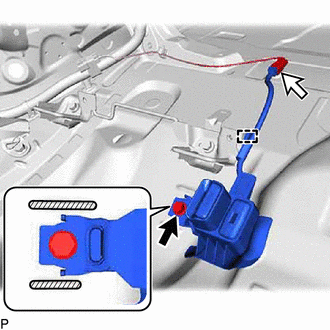

(1) Instale el conjunto del cinturon de seguridad interior del asiento trasero derecho con el perno.
.png) |
Parte saliente |
AVISO:
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
(2) Enganche la abrazadera.
(3) Enchufe el conector para instalar el conjunto del cinturon de seguridad interior del asiento trasero derecho.
(4) Instale el conjunto del cinturon de seguridad exterior del asiento trasero central.
Haga clic aqui .gif)
(b) Si vuelve a utilizar el conjunto del cinturon de seguridad interior del asiento trasero derecho:
(1) Enganche la abrazadera.
(2) Enchufe el conector para instalar el conjunto del cinturon de seguridad interior del asiento trasero derecho.
2. INSTALE LA PASTILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES (para asiento de tipo plegable)
Haga clic aqui
3. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
4. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
Haga clic aqui
5. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic
aqui
6. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic
aqui
7. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
8. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aqui
