Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LA LUZ INTERIOR TRASERA (tipo bombilla)

(a) Instale la bombilla de la luz interior trasera en la base del interruptor de la luz interior.

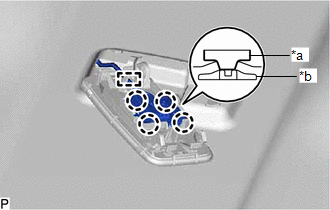

2. INSTALE EL CONJUNTO DE LA LUZ INTERIOR (para tipo bombilla)

(a) Alinee las piezas del interruptor tal como se indica en la ilustracion y enganche las 4 garras para instalar la base del interruptor de la luz interior en el alojamiento de la luz interior.

*a

Parte del interruptor de la base del interruptor de las luces interiores

*b

Pieza del interruptor del alojamiento de la luz interior

(b) Enganche la abrazadera.

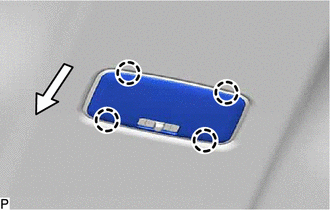

(c) Enganche las 4 garras e instale el alojamiento de la luz interior.

Delantero

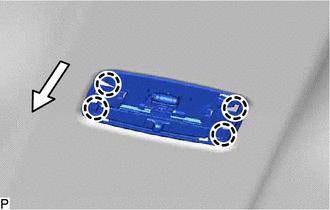

(d) Enganche las 4 garras e instale la lente de la luz interior.

Delantero

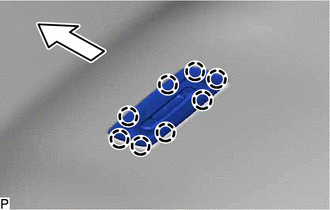

3. INSTALE EL CONJUNTO DEL PROYECTOR DE LUZ (para tipo LED)

(a) Conecte el conector.

(b) Enganche las 8 garras para instalar el conjunto del proyector de luz.

Delantero
