INSTALACION

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2

(a) Enganche la garra para instalar el conjunto del medidor del sensor del nivel de combustible No. 2 en el subconjunto del tubo principal y de retorno de combustible trasero.

AVISO:

Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible n° 2.

(b) Enganche las 2 abrazaderas para conectar el mazo de cables al subconjunto del tubo de retorno y principal de combustible trasero.

AVISO:

• No dane el mazo de cables.
• Al enganchar cada mazo de cables a la abrazadera, enganche un cable a la vez.

(c) Conecte el conector del conjunto del medidor del sensor del nivel de combustible n° 2.

2. INSTALE EL SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO

(a) Coloque una junta nueva del tubo de aspiracion de combustible en el conjunto del deposito de combustible.

(b) Conecte el subconjunto del tubo de ventilacion de retorno del combustible y coloque el subconjunto del tubo principal y de retorno de combustible trasero en el conjunto del deposito de combustible.

Haga clic aqui

AVISO:

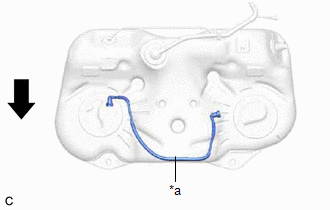

• Asegurese de montar correctamente el subconjunto del tubo de ventilacion de retorno de combustible como se muestra en la ilustracion. Si el montaje es incorrecto, el conjunto del medidor del sensor del nivel de combustible (conjunto del medidor del sensor del nivel de combustible No. 2) puede engancharse en el tubo de ventilacion de retorno del combustible, lo que provoca un funcionamiento incorrecto del conjunto del medidor del sensor del nivel de combustible (conjunto del medidor del sensor del nivel de combustible No. 2) y un valor incorrecto que se visualiza en el medidor del sensor del nivel de combustible.
• Al conectar el conector del tubo de combustible, no tire con demasiada fuerza del subconjunto del tubo de ventilacion de retorno de combustible.
• Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible n° 2.

*1	Subconjunto del tubo de ventilacion de retorno de combustible
	Parte delantera del vehiculo

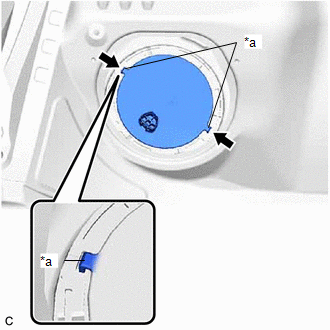

(c) Alinee los salientes del subconjunto del tubo principal y de retorno de combustible trasero con las muescas del conjunto del deposito de combustible.

*a	Saliente
	Muesca

3. INSTALE EL RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE

(a) Instale el reten del medidor de la bomba de combustible.

(1) Mientras presiona hacia abajo el subconjunto del tubo de retorno y principal de combustible trasero, instale temporalmente el reten del medidor de la bomba de combustible.

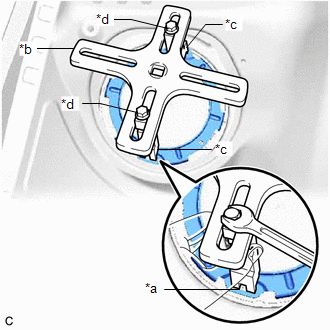

(2) Coloque la SST (placa) y la SST (garra) de forma provisional en el reten del medidor de la bomba de combustible. SST: 09808-01071 SST: 09808-14031 09808-01030 09808-01090 OBSERVACION: Inserte firmemente los extremos de la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible.

*a Punto de insercion *b SST (placa) *c SST (garra) *d SST (perno)

(3) Mientras presiona firmemente la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible, apriete la SST (perno).

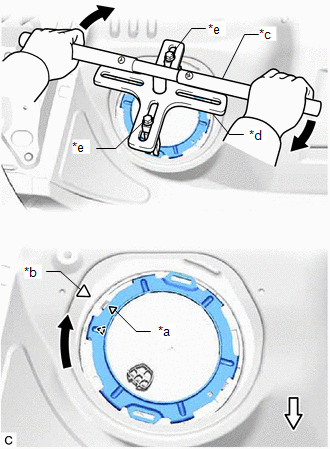

(4) Coloque la SST (mango) en la SST (placa).

*a	Marca triangular (reten del medidor de la bomba de combustible)
*b	Marca triangular (conjunto del deposito de combustible)
*c	SST (mango)
*d	SST (placa)
*e	SST (perno)
	Parte delantera

SST: 09808-14031

09808-01010

(5) Gire el reten del medidor de la bomba de combustible con la SST de forma que la marca triangular de dicho reten se alinee con la marca triangular del conjunto del deposito de combustible para instalar el subconjunto del tubo principal y de retorno de combustible trasero en el conjunto del deposito de combustible.

AVISO:

• No utilice herramientas que no sean las especificadas, ya que esto podria causar danos en el reten del medidor de la bomba de combustible o en el conjunto del deposito de combustible.
• No presione excesivamente la SST, ya que podria crear dificultades para girar el reten del medidor de la bomba de combustible y podrian danarse las piezas.
• Asegurese de girar la SST (mango) horizontalmente. Si se hacer girar a la SST en angulo, es posible que esta se desprenda.
• No gire demasiado rapido la SST ni use una llave de impacto, puesto que puede tener como consecuencia que se danen los componentes.
• Si la SST se sale del reten del medidor de la bomba de combustible, afloje la SST (perno) y coloquela de nuevo.
• Asegurese de que la junta de fijacion del tubo de aspiracion de combustible no se suelte.

(b) Enganche la garra e instale la abrazadera del tubo de combustible No. 1.

4. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO

(a) Elimine cualquier resto de la cinta de butilo de la cubierta del orificio de mantenimiento del piso trasero y la carroceria del vehiculo.

(b) Limpie las superficies de instalacion de la cubierta del orificio de mantenimiento del piso trasero y la carroceria del vehiculo.

(c) Conecte el conector del subconjunto del tubo principal y de retorno de combustible trasero.

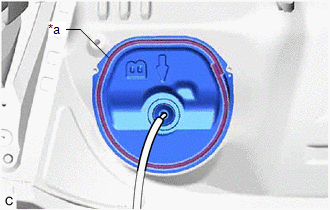

(d) Instale la cubierta del orificio de mantenimiento del piso trasero con cinta de butilo nueva. AVISO: Instale firmemente la cubierta del orificio de mantenimiento del piso trasero.

*a Area de adhesion de la cinta de butilo

5. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE

(a) Enganche las 2 garras e instale el conjunto del medidor del sensor del nivel de combustible en el conjunto del tubo de aspiracion de combustible con bomba y medidor.

AVISO:

Tenga cuidado de no doblar el brazo del conjunto del sensor de nivel del combustible.

(b) Enganche las 3 abrazaderas para conectar el mazo de cables en el conjunto del tubo de aspiracion del combustible con bomba y medidor.

AVISO:

• No dane el mazo de cables.
• Al enganchar cada mazo de cables a la abrazadera, enganche un cable a la vez.

(c) Conecte el conector del conjunto del sensor de nivel del combustible.

6. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aqui
