Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. COLOQUE LA VALVULA DE PURGA (VSV DE PURGA)

(a) Instale la valvula de purga (VSV de purga) en el soporte de la VSV de purga con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

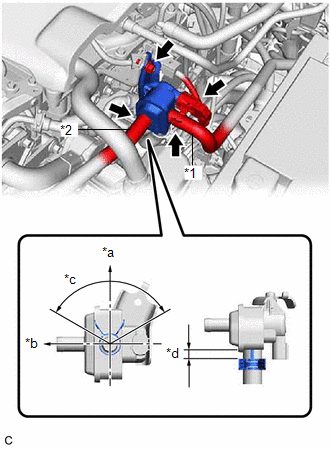

*1

Manguera de alimentacion del vapor de combustible No. 1

*2

Manguera de alimentacion de vapor de combustible No. 2

*a

Arriba

*b

Parte delantera

*c

120°

*d

2 a 7 mm (0.0787 a 0.276 pulg.)

(b) Conecte la manguera de alimentacion de vapor de combustible No. 2 a la valvula de purga (VSV de purga).

(c) Conecte la manguera de alimentacion de vapor de combustible No. 1 a la valvula de purga (VSV de purga) y deslice el clip para fijarla.

OBSERVACION:

Enganche el clip en la zona que se muestra en la ilustracion.

(d) Conecte el conector de la valvula de purga (VSV de purga).
