INSTALACION
PROCEDIMIENTO
1. INSTALE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR
(a) Instale el puntal en el aislante del montaje delantero del motor con la tuerca.
Torque:
6.0 N·m {61 kgf·cm, 53 in·lbf}
(b) Instale el aislante de montaje delantero del motor en el conjunto del bastidor delantero con las 3 tuercas.
Torque:
72 N·m {734 kgf·cm, 53 ft·lbf}

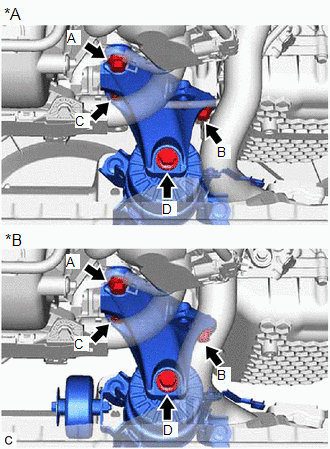

(c) Coloque el soporte de montaje delantero del motor en el alojamiento del transeje con los 3 pernos. Torque: Perno (A), (B) y (C) : 42 N·m {428 kgf·cm, 31 ft·lbf} AVISO: Apriete provisionalmente el perno (A) y, a continuacion, apriete por completo los 3 pernos en el siguiente orden: (B), (C) y (A). |
|
(d) Instale el soporte de montaje delantero del motor en el aislante del montaje delantero del motor con el perno.
Torque:
Perno (D) :
72 N·m {734 kgf·cm, 53 ft·lbf}
(e) para 2WD:
(1) Conecte la manguera de vacio al aislante del montaje delantero del motor.
(f) para AWD:
(1) Instale la manguera de vacio al aislante del montaje delantero del motor.
(g) Enganche las 2 abrazaderas para instalar las mangueras de vacio en el aislante del montaje delantero del motor.
(h) Instale el soporte del radiador n° 1 en el soporte delantero de montaje del motor con el perno.
Torque:
19 N·m {194 kgf·cm, 14 ft·lbf}
(i) Enganche las 4 abrazaderas para instalar la manguera del radiador, las mangueras de vacio y el cable del motor n° 2 en el soporte del radiador n° 1.
2. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
3. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
4. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
5. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
6. INSTALE LA VALVULA DE CONMUTACION DE VACIO (para el sistema de montura del motor de control activo)
Haga clic aqui
