Componentes
COMPONENTES
ILUSTRACIÓN
|

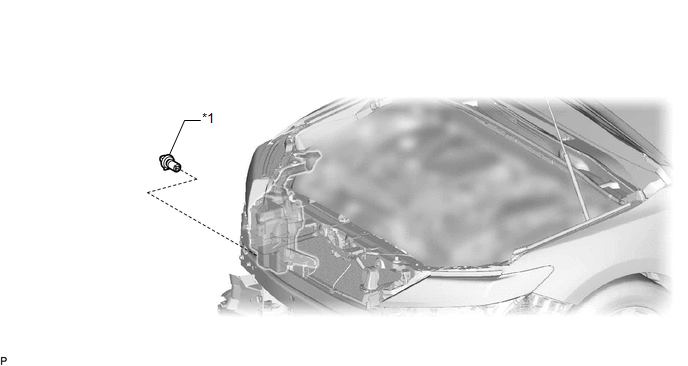

*1 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del interruptor de advertencia de nivel.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Solo al extraer e instalar o sustituir el conjunto de la cámara de televisión trasera | |||
| Conjunto del parachoques delantero (con sistema de supervisión de vista panorámica) |
Ajuste de la vista de la cámara de televisión delantera |
Sistema de monitoreo de vista panorámica |
|
Sustitución o extracción e instalación de 2 piezas o más:
|
| ||
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquí
.gif)
2. DRENE EL LÍQUIDO LAVAPARABRISAS
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL
(a) Desconecte el conector.
.png) |
Extraer en esta dirección |

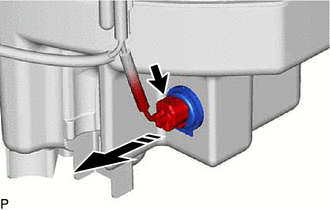

(b) Extraiga el conjunto del interruptor de advertencia de nivel como se muestra en la ilustración.
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL
OBSERVACIÓN:
Esta comprobación debe llevarse a cabo con el conjunto del interruptor de advertencia del nivel de líquido lavaparabrisas instalado en el depósito.
| (a) Llene el depósito con líquido lavaparabrisas. |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|

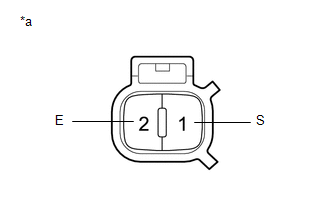

1 (S) - 2 (E) | El volumen de líquido es de 600 a 800 cc (36.6 a 48.8 cu.pulg.) o superior* |
10 kΩ o superior |
|
El volumen de líquido es de 600 a 800 cc (36.6 a 48.8 cu.pulg.) o inferior* |
Por debajo de 1 Ω |
OBSERVACIÓN:
*: El conjunto del interruptor de advertencia del nivel se activa cuando el volumen de líquido es de 600 a 800 cc (36.6 a 48.8 cu.pulg.) en función al estado del vehículo.
Si el resultado no es el especificado, sustituya el conjunto del interruptor de advertencia del nivel.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

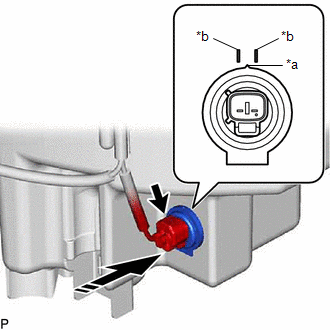

(a) Instale el conjunto del interruptor de advertencia de nivel como se muestra en la ilustración.
|
*a | Saliente |
|
*b | Marca |
.png) |
Instalar en esta dirección |
AVISO:
Asegúrese de que el saliente del conjunto del interruptor de advertencia del nivel esté entre las 2 marcas.
(b) Conecte el conector.
2. AÑADA LÍQUIDO LAVAPARABRISAS
Haga clic aquí
.gif)
3. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquí
