Toyota Camry Manual de reparaciones XV70 (2017-2023): LÍquido De Frenos

Componentes

COMPONENTES

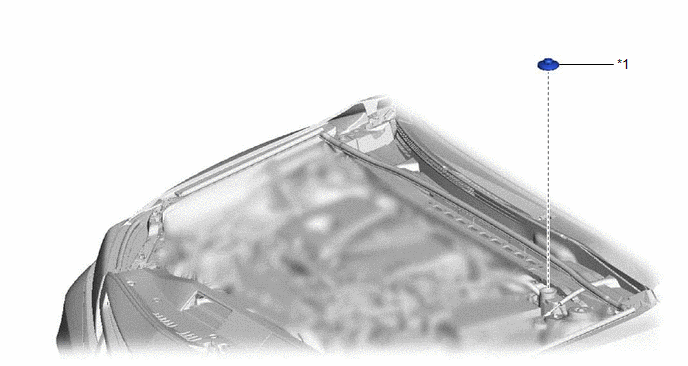

ILUSTRACIÓN

ILUSTRACIÓN

*A	Excepto pinzas de 2 pistones	*B	Para pinzas de 2 pistones
*C	Sin sistema del freno de estacionamiento eléctrico	*D	Con sistema del freno de estacionamiento eléctrico

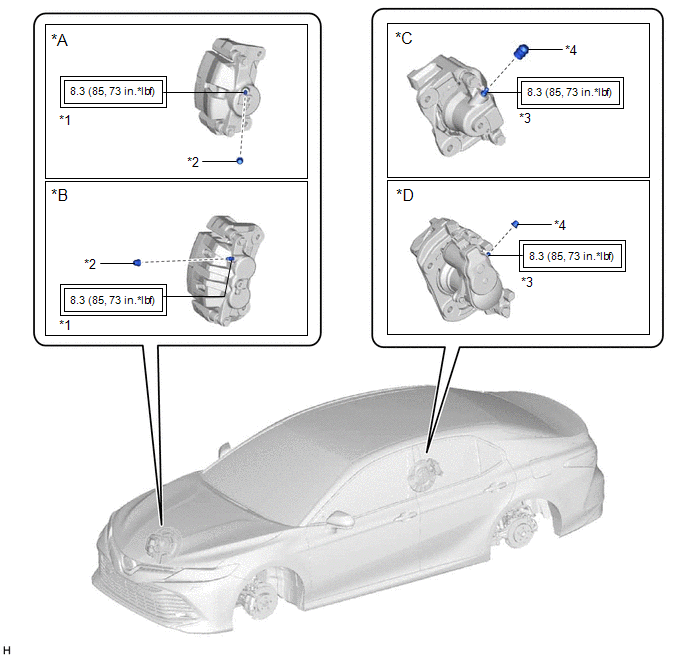

*1	TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO	*2	CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO
*3	TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO	*4	CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO
	Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)	-	-

SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Antes de sustituir el líquido de frenos, coloque la palanca de cambios en la posición P y aplique el freno de estacionamiento.
• Mientras sustituye el líquido de frenos, añada líquido para mantener el nivel entre las líneas MIN y MAX del depósito.
• Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

OBSERVACIÓN:

Si se efectúa cualquier trabajo en el sistema de frenos, o si se sospecha que hay aire en los latiguillos de freno, purgue el sistema de frenos.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

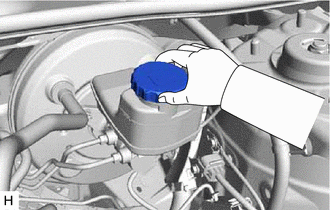

(a) Extraiga el conjunto del tapón de llenado del depósito del cilindro maestro del freno.

2. LLENE EL DEPÓSITO CON LÍQUIDO DE FRENOS

(a) Llene el depósito con líquido de frenos.

Líquido de frenos:

SAE J1703 o FMVSS No. 116 DOT3

SAE J1704 o FMVSS No. 116 DOT4

AVISO:

• Asegúrese de que haya suficiente líquido de frenos en el depósito.
• No extraiga el filtro del depósito del cilindro maestro del freno y asegúrese de llenar dicho depósito con líquido de frenos nuevo para evitar la posible contaminación del sistema de frenos. La contaminación producida, por ejemplo, por partículas de suciedad o aceite mineral, podría causar problemas en el funcionamiento de los frenos.

3. SUSTITUYA EL LÍQUIDO DE FRENOS

(a) Extraiga el capuchón del tapón de purga.

(b) Conecte un tubo de vinilo al tapón de purga.

(c) Pise varias veces el pedal de freno y después, con el pedal presionado, afloje el tapón de purga.*1

(d) Cuando ya no salga más líquido, apriete el tapón de purga y suelte el pedal de freno.*2

(e) Repita los pasos *1 y *2 hasta que salga el líquido de frenos nuevo.

(f) Apriete totalmente el tapón de purga.

Torque:

8.3 N·m {85 kgf·cm, 73 in·lbf}

(g) Coloque el capuchón del tapón de purga.

(h) Repita los pasos anteriores para sustituir el líquido de frenos de los latiguillos del freno para cada rueda.

4. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO DE FRENOS

5. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

6. COLOQUE EL CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

(a) Coloque el conjunto del tapón de llenado del depósito del cilindro maestro del freno.
