DESCRIPCIÓN
El circuito del sensor de colisión lateral derecho (bus 1) está formado por el conjunto del sensor del airbag y el sensor del airbag lateral de la puerta derecha.
El sensor del airbag lateral de la puerta derecha detecta los impactos al vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.
Estos DTC se almacenan cuando se detecta una avería en el circuito del sensor de colisión lateral derecho (bus 1).
DTC No. | Detection Item |
Condición de detección de DTC |
Área Afectada | Warning Indicate |
Test Mode / Check Mode |
---|---|---|---|---|---|
B166D | Pérdida de comunicación con el sensor de presión de la puerta delantera derecha |
|
| Se enciende |
No se aplica a al modo de prueba/comprobación. |
B166E | Inicialización incompleta del sensor de presión de la puerta delantera derecha |
|
| Se enciende |
No se aplica a al modo de prueba/comprobación. |

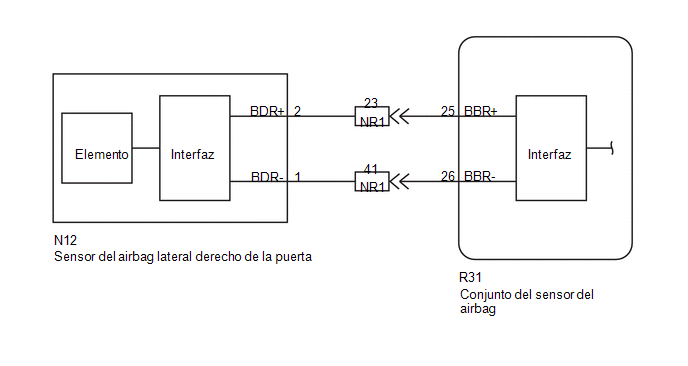

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
PROCEDIMIENTO
1. |
INSPECCIONE LA CONEXIÓN DE LOS CONECTORES |
(a) Coloque el interruptor de encendido en posición OFF.
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

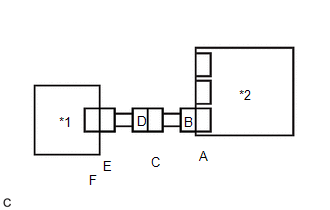

(c) Revise que los conectores están bien conectados al sensor del airbag lateral de la puerta derecha y al conjunto del sensor del airbag. Revise también que los conectores que unen el cable del piso y el cable de la puerta delantera derecha estén conectados correctamente.
OK:
Los conectores están conectados correctamente.
NG | ![]() | CONECTE LOS CONECTORES DE MANERA CORRECTA |
|
2. |
INSPECCIONE LOS CONECTORES |
(a) Desconecte los conectores del sensor del airbag lateral de la puerta derecha y del conjunto del sensor del airbag. Desconecte también los conectores que unen el cable del piso y el cable de la puerta delantera derecha.
(b) Verifique que los terminales de los conectores no estén deformados ni dañados.
OK:
Los terminales no están deformados ni dañados.
NG | ![]() | SUSTITUYA EL CABLE DEL SUELO O EL CABLE DE LA PUERTA DELANTERA DERECHA |
|
3. |
INSPECCIONE EL MAZO DE CABLES |
(a) Conecte los conectores que unen el cable del suelo y el cable de la puerta delantera derecha. |
|
(b) Conecte el cable al terminal negativo (-) de la batería.
(c) Coloque el interruptor de encendido en posición ON.
(d) Mida la tensión según los valores de la tabla a continuación.
Tensión estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
N12-1 (BDR-) - Masa de la carrocería |
Interruptor de encendido en ON |
Por debajo de 1 V |
N12-2 (BDR+) - Masa de la carrocería |
Interruptor de encendido en ON |
Inferior a 1 V |
(e) Coloque el interruptor de encendido en posición OFF.
(f) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

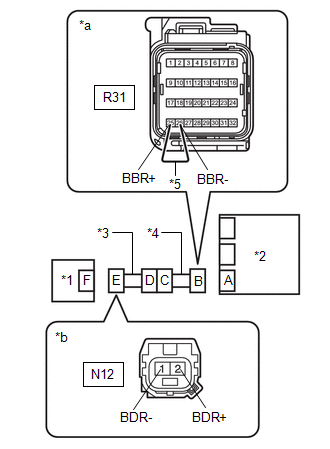

(g) Utilice un cable de servicio para conectar los terminales 25 (BBR+) y 26 (BBR-) del conector B.
AVISO:
A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.
(h) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
N12-1 (BDR-) - N12-2 (BDR+) |
Siempre | Inferior a 1 Ω |
(i) Desconecte el cable de servicio del conector B.
(j) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
N12-1 (BDR-) - N12-2 (BDR+) |
Siempre | 1 MΩ o superior |
N12-1 (BDR-) - Masa de la carrocería |
Siempre | 1 MΩ o superior |
N12-2 (BDR+) - Masa de la carrocería |
Siempre | 1 MΩ o superior |
NG | ![]() | IR AL PUNTO 5 |
|
4. |
COMPRUEBE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA DERECHO |
(a) Conecte el conector al conjunto del sensor del airbag. |
|
(b) Intercambie el sensor del airbag lateral derecho de la puerta con el izquierdo y conecte los conectores.
(c) Conecte el cable al terminal negativo (-) de la batería.
(d) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.
(e) Borre los DTC almacenados en la memoria.
Body Electrical > SRS Airbag > Clear DTCs(f) Coloque el interruptor de encendido en posición OFF.
(g) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.
(h) Compruebe si se emiten DTC.
Body Electrical > SRS Airbag > Trouble CodesOBSERVACIÓN:
Es posible que se emitan códigos distintos de los DTC B166D, B166E, B167B y B167C en este momento, pero no están relacionados con esta inspección.
Resultado:
Resultado | Vaya a |
---|---|
Se emite el DTC B166D o B166E. |
A |
Se emite el DTC B167B o B167C. |
B |
No se emiten los DTC B166D, B166E, B167B y B167C. |
C |
(i) Coloque el interruptor de encendido en posición OFF.
(j) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(k) Vuelva a colocar el sensor del airbag lateral derecho e izquierdo de la puerta en la posición original y conecte los conectores.
A |
![]() | SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG |
B |
![]() | SUSTITUYA EL SENSOR DEL AIRBAG LATERAL DERECHO DE LA PUERTA |
C |
![]() | COMPRUEBE CON EL MÉTODO DE SIMULACIÓN |
5. |
INSPECCIONE EL CABLE DEL SUELO |

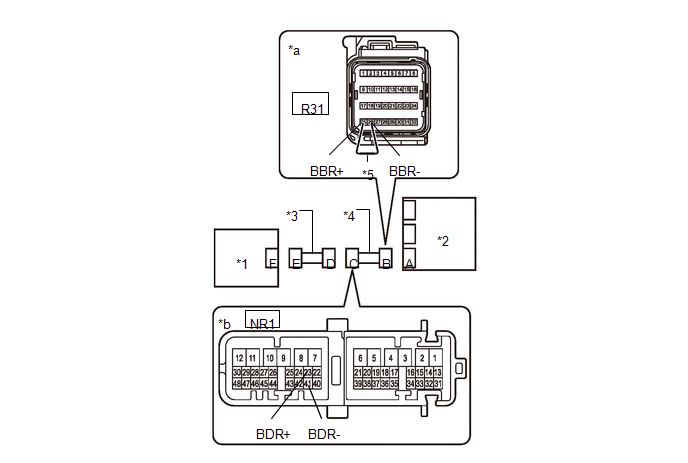

(a) Desconecte el conector del cable del suelo del cable de la puerta delantera derecha.
*1 | Sensor del airbag lateral de la puerta derecho |
*2 | Conjunto del sensor del airbag |
*3 | Cable de la puerta delantera derecha |
*4 | Cable del suelo |
*5 | Cable de servicio |
- | - |
*a | Vista delantera del conector del mazo de cables (A Airbag Sensor Assembly) |
*b | Vista frontal del conector del mazo de cables (al cable de la puerta delantera derecha) |
(b) Conecte el cable al terminal negativo (-) de la batería.
(c) Coloque el interruptor de encendido en posición ON.
(d) Mida la tensión según los valores de la tabla a continuación.
Tensión estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
NR1-23 (BDR+) - Masa de la carrocería |
Interruptor de encendido en ON |
Por debajo de 1 V |
NR1-41 (BDR-) - Masa de la carrocería |
Interruptor de encendido en ON |
Inferior a 1 V |
(e) Coloque el interruptor de encendido en posición OFF.
(f) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(g) Utilice un cable de servicio para conectar los terminales 25 (BBR+) y 26 (BBR-) del conector B.
AVISO:
A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.
(h) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
NR1-23 (BDR+) - NR1-41 (BDR-) |
Siempre | Inferior a 1 Ω |
(i) Desconecte el cable de servicio del conector B.
(j) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
NR1-23 (BDR+) - NR1-41 (BDR-) |
Siempre | 1 MΩ o superior |
NR1-23 (BDR+) - Masa de la carrocería |
Siempre | 1 MΩ o superior |
NR1-41 (BDR-) - Masa de la carrocería |
Siempre | 1 MΩ o superior |
OK | ![]() | SUSTITUYA EL CABLE DE LA PUERTA DELANTERA DERECHA |
NG | ![]() | SUSTITUYA EL CABLE DEL SUELO |
