DESCRIPCION

El subconjunto del espejo del medidor recibe senales del conjunto del receptor de radio y pantalla a traves de un bus de comunicacion local y del sistema de navegacion en la pantalla virtual.

Este DTC se almacena cuando el conjunto del espejo del medidor no puede recibir la senal.

N.° de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

Memoria

B132187

Mensaje de perdida de comunicacion con EMV

Condicion de diagnostico:

  • El interruptor de encendido esta en la posicion ON
  • La tension de la fuente de alimentacion de IG es de 9.5 V o mas

Estado de la averia:

  • No hay comunicacion con el conjunto del receptor de radio y pantalla

Hora de la averia:

  • 3.0 segundos o mas
  • Mazo de cables o conector
  • Conjunto del receptor de radio y pantalla
  • Conjunto del medidor combinado
  • Subconjunto del espejo del medidor combinado

DTC almacenado

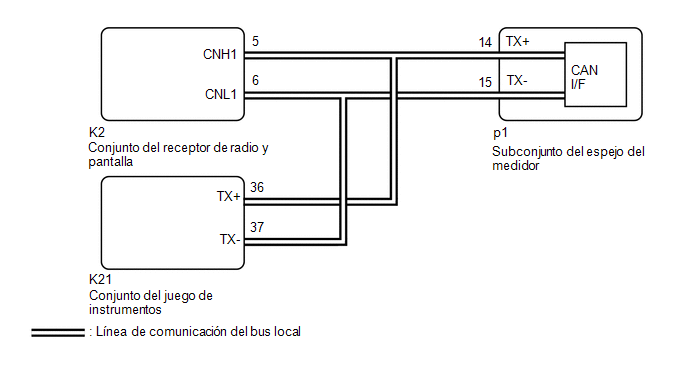

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC (SISTEMA DE NAVEGACION)

(a) Compruebe si se emiten DTC del sistema de navegacion.

Body Electrical > Navigation System > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningun DTC.

A

Se emiten DTC

B
B

VAYA A SISTEMA DE NAVEGACION

A

2.

COMPRUEBE SI SE EMITEN DTC (SISTEMA DE MEDIDORES/INDICADORES)

(a) Compruebe si se emiten codigos DTC del sistema de medidores/indicadores.

Haga clic aqui

Body Electrical > Combination Meter > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B132187

A

Se emite el DTC B132187

B
A

SUSTITUYA EL SUBCONJUNTO DEL ESPEJO DEL MEDIDOR

B

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
