Toyota Camry Manual de reparaciones XV70 (2017-2023): Mensaje faltante del sensor ultrasonico (esquina trasera izquierda) (C1AE687)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sistema Intuitivo De Asistencia Al Estacionamiento / Mensaje faltante del sensor ultrasonico (esquina trasera izquierda) (C1AE687)

DESCRIPCION

Este DTC se emite cuando hay un circuito abierto o un cortocircuito en la linea de comunicacion entre un sensor ultrasonico izquierdo de la esquina trasera y el sensor ultrasonico central trasero izquierdo, o cuando hay una averia en un sensor ultrasonico izquierdo de la esquina trasera.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area afectada
C1AE687	Mensaje faltante del sensor ultrasonico (esquina trasera izquierda)	Perdida de comunicacion del sensor ultrasonico de la esquina trasera izquierda	Sensor ultrasonico de la esquina trasera izquierda Mazo de cables o conector Conjunto de la ECU de advertencia de espacio libre

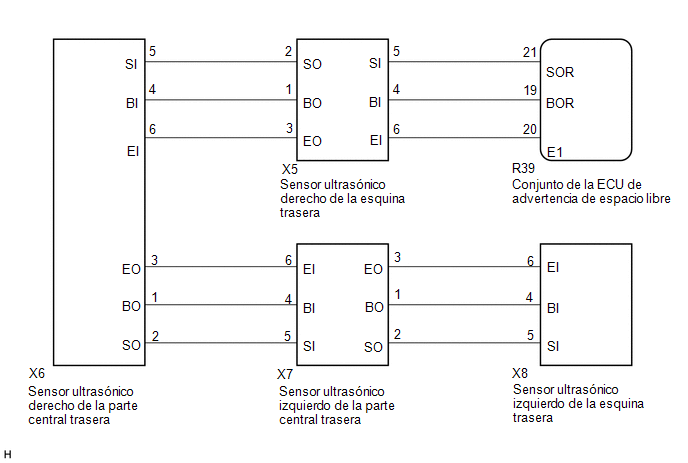

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

Realice el registro luego de reemplazar o extraer e instalar el sensor ultrasonico o el conjunto de la ECU de advertencia de espacio libre.
Haga clic aqui
Si se detecta un DTC de nuevo despues de la reparacion, coloque el interruptor de encendido en posicion ON y encienda el sistema intuitivo de asistencia al estacionamiento; a continuacion, borre los DTC.
Haga clic aqui
Si se emite C1AE796 al mismo tiempo, compruebe C1AE796 primero.
Haga clic aqui

PROCEDIMIENTO

1.	VERIFICACION DE LA CONDICION DEL VEHICULO Y LOS DETALLES DE FUNCIONAMIENTO

(a) Inspeccione el estado del vehiculo y los detalles de funcionamiento.

Resultado:

Resultado	Vaya a
No se ha reemplazado el conjunto de la ECU de advertencia de espacio libre ni el sensor ultrasonico	A
Se ha reemplazado el conjunto de la ECU de advertencia de espacio libre o el sensor ultrasonico	B

VAYA A CALIBRACION

2.	COMPRUEBE EL ESTADO DE LA CONEXION DEL CONECTOR (SENSOR ULTRASONICO)

(a) Controle que el conector este bien conectado al sensor ultrasonico de la esquina trasera y al sensor ultrasonico de la parte central trasera.

3.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite C1AE687	A
Se emite C1AE687	B

FIN DE LA INSPECCION (AVERIA DE LA CONEXION DEL CONECTOR)

4.	COMPRUEBE EL ESTADO DE CONEXION DEL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE)

(a) Asegurese de que el conector esta bien conectado al conjunto de la ECU de advertencia de espacio libre.

5.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes COMBINACION DE EMISION DE DTC:

Sintomas	Deteccion de DTC
Sintomas	C1AE987	C1AE887	C1AE787	C1AE687
Sintoma 1	No se emite	No se emite	No se emite	No se emite
Sintoma 2	Se emite	Se emite	Se emite	Se emite
Sintoma 3	No se emite	Se emite	Se emite	Se emite
Sintoma 4	No se emite	No se emite	Se emite	Se emite
Sintoma 5	No se emite	No se emite	No se emite	Se emite

Resultado:

Resultado	Vaya a
Mencionado en "sintoma 1" en la tabla de combinacion	A
Mencionado en "sintoma 2" en la tabla de combinacion	B
Mencionado en "sintoma 3" en la tabla de combinacion	C
Mencionado en "sintoma 4" en la tabla de combinacion	D
Mencionado en "sintoma 5" en la tabla de combinacion	E

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE987))

VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE887))

VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE787))

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR ULTRASONICO CENTRAL TRASERO IZQUIERDO - SENSOR ULTRASONICO IZQUIERDO DE LA ESQUINA TRASERA)

(a) Desconecte el conector X7 del sensor ultrasonico central trasero izquierdo.

(b) Desconecte el conector X8 del sensor ultrasonico izquierdo de la esquina trasera.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
X7-1 (BO) - X8-4 (BI)	Siempre	Inferior a 1 ?
X7-2 (SO) - X8-5 (SI)	Siempre	Inferior a 1 ?
X7-3 (EO) - X8-6 (EI)	Siempre	Inferior a 1 ?
X7-1 (BO) o X8-4 (BI) - Masa de la carroceria	Siempre	10 k? o superior
X7-2 (SO) o X8-5 (SI) - Masa de la carroceria	Siempre	10 k? o superior
X7-3 (EO) o X8-6 (EI) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

7.	REEMPLACE EL SENSOR ULTRASONICO DE LA ESQUINA TRASERA IZQUIERDA

(a) Reemplace el sensor ultrasonico de la esquina trasera izquierda por uno nuevo o que funcione correctamente.

Haga clic aqui

OBSERVACION:

Para comprobar si el sensor ultrasonico funciona de forma correcta, reemplacelo por otro sensor ultrasonico.

8.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningun DTC	A
Se emite el DTC "C1AE687".	B

FIN (EL SENSOR ULTRASONICO IZQUIERDO DE LA ESQUINA TRASERA ESTABA DEFECTUOSO)

REEMPLACE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE
