Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. COLOQUE EL PASADOR DEL MUELLE DE RETENCIÓN DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte trasera)

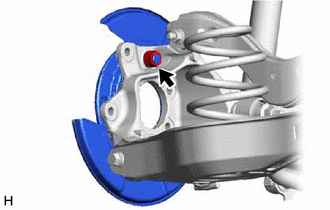

(a) Instale el muelle de retención de la zapata del freno de estacionamiento en la placa de apoyo.

(b) Coloque provisionalmente la placa de apoyo en el subconjunto del soporte del eje trasero con la tuerca.

AVISO:

No doble el conjunto del cable del freno de estacionamiento n° 3 al instalar la placa de apoyo.

OBSERVACIÓN:

Apriete por completo la tuerca después de instalar el conjunto del cubo y cojinete del eje trasero.

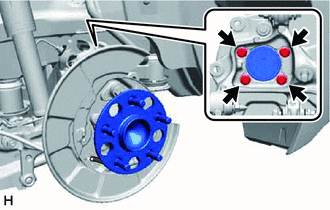

(c) Instale el conjunto de cubo y cojinete del eje trasero en el subconjunto del soporte del eje trasero con los 4 pernos.

Torque:

90 N·m {918 kgf·cm, 66 ft·lbf}

(d) Coloque la placa de apoyo en el subconjunto del soporte del eje trasero con la tuerca.

Torque:

140 N·m {1428 kgf·cm, 103 ft·lbf}

(e) Conecte el cable del sensor de control de derrape.

Haga clic aquí

2. APLIQUE GRASA PARA ALTAS TEMPERATURAS

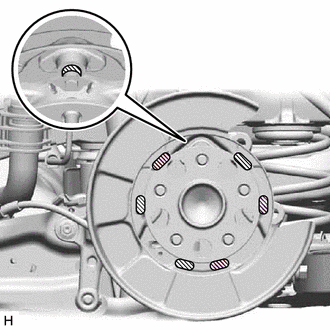

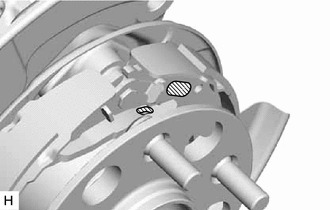

(a) Aplique grasa para altas temperaturas en las zonas de la placa de apoyo que entran en contacto con las zapatas, tal y como se muestra en la ilustración.

Grasa para altas temperaturas

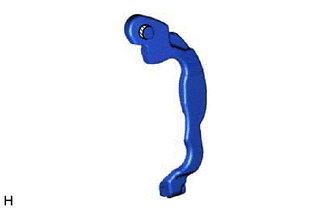

3. INSTALE LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

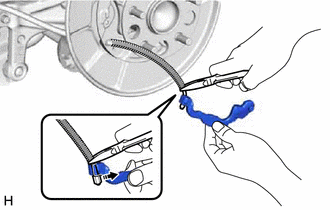

(a) Con unos alicates de punta de aguja, instale la palanca de la zapata del freno de estacionamiento en el conjunto del cable del freno de estacionamiento n° 3.

(b) Aplique grasa de alta temperatura en las zonas de la palanca de la zapata del freno de estacionamiento que están en contacto con el conjunto de la zapata del freno de estacionamiento n° 1.

Grasa para altas temperaturas

4. INSTALE EL CONJUNTO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO N° 1 (para el lado trasero)

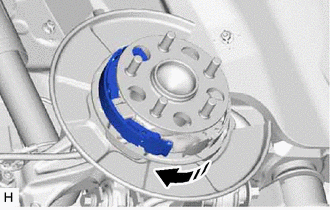

(a) Introduzca el pasador del balancín de la zapata del freno de estacionamiento en el conjunto de la zapata del freno de estacionamiento n° 1, y coloque provisionalmente el conjunto de la zapata del freno de estacionamiento n° 1.

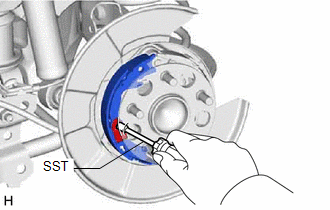

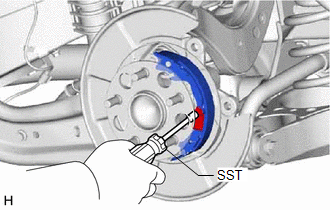

(b) Utilice la SST para instalar el conjunto de la zapata del freno de estacionamiento n° 1 con el muelle de retención de la zapata del freno de estacionamiento y el pasador del muelle de retención de la zapata.

SST: 09718-00011

5. COLOQUE EL PASADOR DEL MUELLE DE RETENCIÓN DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte delantera)

(a) Coloque el pasador del muelle de retención de la zapata del freno de estacionamiento.

6. INSTALE EL CONJUNTO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO N° 1 (para el lado delantero)

(a) Utilice la SST para instalar el conjunto de la zapata del freno de estacionamiento n° 1 con el muelle de retención de la zapata del freno de estacionamiento y el pasador del muelle de retención de la zapata.

SST: 09718-00011

7. INSTALE EL JUEGO DE TORNILLOS DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Grasa para altas temperaturas

(a) Aplique grasa para altas temperaturas al tornillo de ajuste del freno de estacionamiento como se muestra en la ilustración.

(b) Tire del conjunto de la zapata del freno de estacionamiento n° 1 hacia la parte delantera del vehículo a mano.

(c) Instale el juego de tornillos de ajuste de la zapata del freno de estacionamiento.

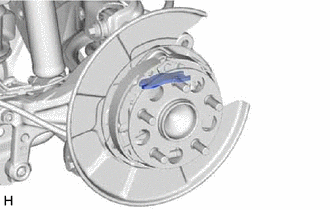

8. COLOQUE EL MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para el lado inferior)

(a) Instale el muelle de tensión de retorno de la zapata del freno de estacionamiento.

9. INSTALE EL TIRANTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

(a) Tire del conjunto de la zapata del freno de estacionamiento n° 1 hacia la parte delantera del vehículo a mano.

(b) Coloque el torreta de la zapata del freno de estacionamiento.

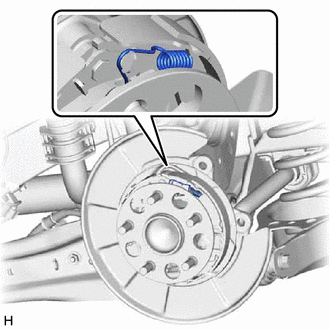

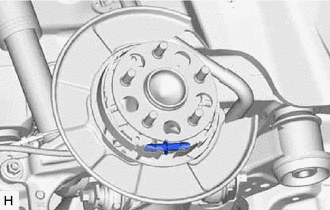

10. INSTALAR EL MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte trasera)

Grasa para altas temperaturas

(a) Aplique una pequeña cantidad de grasa para altas temperaturas a las piezas mostradas en la ilustración.

(b) Instale el muelle de tensión de retorno de la zapata del freno de estacionamiento.

11. INSTALE EL MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte delantera)

(a) Instale el muelle de tensión de retorno de la zapata del freno de estacionamiento.

12. VERIFIQUE LA INSTALACIÓN DEL FRENO DE ESTACIONAMIENTO

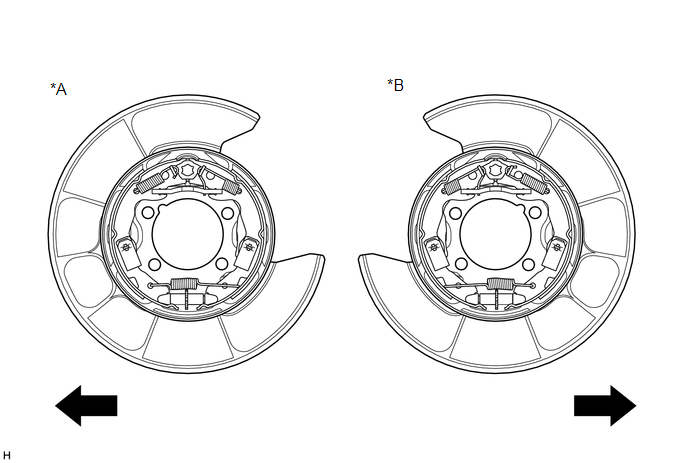

(a) Compruebe si cada pieza está correctamente instalada.

*A

Para el lado izquierdo

*B

Para el lado derecho

Parte delantera del vehículo

-

-

AVISO:

No debe haber grasa ni aceite adheridos a las superficies de fricción de los forros de la zapata y de los discos.

13. COLOQUE EL DISCO TRASERO

Haga clic aquí

14. INSTALE EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

15. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

16. AJUSTE LA HOLGURA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO Y EL RECORRIDO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO.

Haga clic aquí

17. COLOQUE LA RUEDA TRASERA

Haga clic aquí

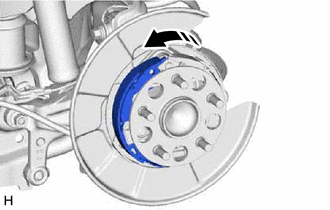

18. ASIENTE LAS ZAPATAS DEL FRENO DE ESTACIONAMIENTO EN LOS DISCOS

(a) Conduzca el vehículo a una velocidad de 50 km/h (31 mph) en una carretera seca, sin pendientes y segura.

(b) Pise el pedal del freno de estacionamiento con una fuerza de 150 N (15 kgf, 33.7 lbf.).

(c) Conduzca el vehículo de esta forma durante al menos 400 m (0.25 milla).

(d) Repita este procedimiento 3 veces.

AVISO:

Espere un intervalo de 5 minutos entre cada procedimiento para evitar que el conjunto del freno se recaliente.
