MONTAJE
PROCEDIMIENTO
1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO
(a) Instale provisionalmente el tapón de purga en el cilindro de disco de freno trasero.
OBSERVACIÓN:
Apriete totalmente el tapón de purga del disco de freno trasero después de purgar el sistema.
2. COLOQUE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO
(a) Instale el capuchón del tapón de purga en el tapón de purga de disco de freno trasero.

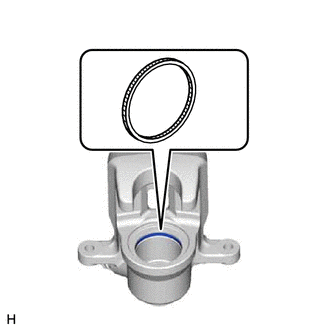

3. COLOQUE LA JUNTA DEL PISTÓN
(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.
.png) |
Grasa de glicol a base de jabón de litio |
(b) Instale el sello del pistón en el cilindro de freno de disco trasero.
AVISO:
Instale firmemente el sello del pistón en la ranura del cilindro del freno de disco trasero.

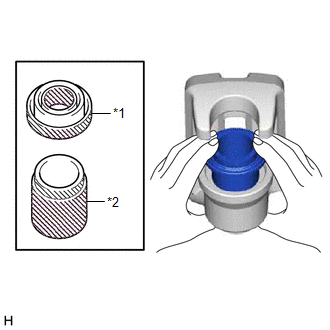

4. INSTALE EL PISTÓN DEL FRENO DE DISCO TRASERO
(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.
|
*1 | Funda del cilindro |
|
*2 | Pistón de disco de freno trasero |
|
|
Grasa de glicol a base de jabón de litio |
(b) Instale la funda del cilindro en el pistón de disco de freno trasero.
(c) Aplique una ligera capa de grasa de glicol a base de jabón de litio a la superficie de contacto del pistón del freno de disco trasero, y colóquelo en el cilindro del freno de disco trasero.
AVISO:
No coloque a la fuerza el pistón del freno de disco trasero en el cilindro del freno de disco trasero.

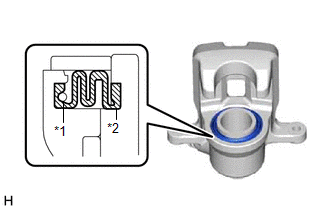

5. COLOQUE LA FUNDA DEL CILINDRO
| (a) Instale la camisa en el cilindro del freno de disco trasero. AVISO: Coloque firmemente la funda del cilindro en la ranura del cilindro del freno de disco trasero y el pistón del freno de disco trasero. |
|
(b) Utilice un destornillador con la punta envuelta en cinta protectora para instalar un nuevo anillo de fijación del pistón del freno de disco trasero.
AVISO:
