MONTAJE

PROCEDIMIENTO

1. INSTALE EL RODAMIENTO DE LA TAPA DEL LADO DE ACCIONAMIENTO DEL GENERADOR

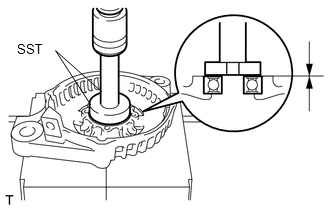

(a) Utilice la SST y una prensa para instalar un nuevo cojinete del armazón del terminal de excitación del generador en el armazón del terminal de excitación del generador.

SST: 09950-60010

09951-00470

SST: 09950-70010

09951-07100

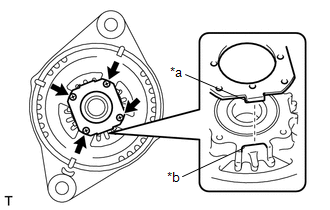

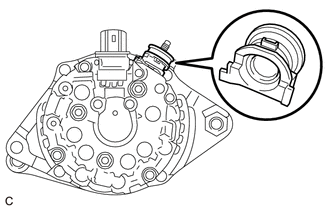

(b) Ajuste las lengüetas en la placa de retención en las muescas del bastidor del terminal extremo de excitación del generador para instalar la placa de retención.

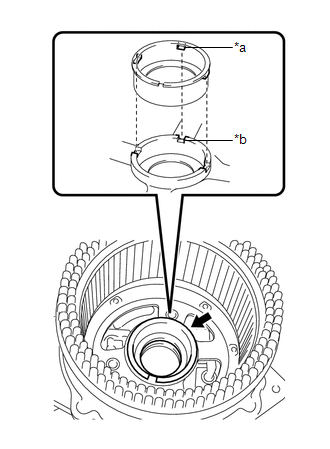

*a

Lengüeta

*b

Muesca

(c) Instale los 4 tornillos.

Torque:

2.3 N·m {23 kgf·cm, 20 in·lbf}

2. INSTALE EL CONJUNTO DEL ROTOR DEL GENERADOR

(a) Coloque el armazón del terminal de excitación del generador en la polea del generador con embrague.

(b) Instale el conjunto del rotor del generador en el armazón del terminal de excitación del generador.

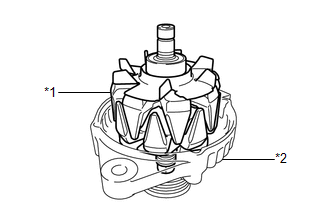

*1

Conjunto del rotor del generador

*2

Armazón del terminal de excitación del generador

3. INSTALE EL GENERADOR CON POLEA DE EMBRAGUE

(a) Instale provisionalmente una nueva polea del generador con embrague en el eje del rotor.

(b) Sujete el armazón del terminal de excitación del generador en un torno de banco entre placas de aluminio.

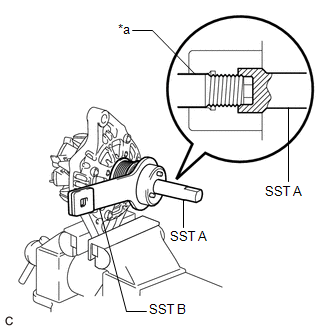

(c) Coloque el extremo del eje del rotor en la SST (A).

SST: 09820-63021

*a

Eje del rotor

(d) Encaje la SST (B) en la polea del generador con embrague.

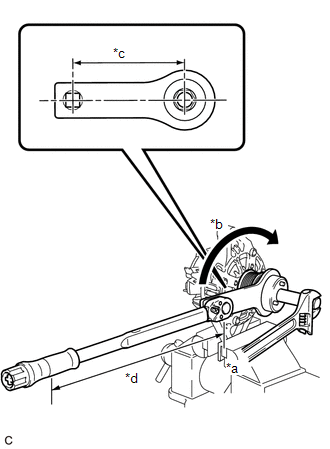

(e) Ajuste la polea del generador con embrague, para ello, gire la SST (B), tal y como se muestra en la ilustración.

Torque:

Par de apriete especificado :

80 N·m {816 kgf·cm, 59 ft·lbf}

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando utilice la SST (longitud del punto de apoyo de 100 mm (3.94 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 400 mm (1.312 pi.)): 64 N*m (653 kgf*cm, 47 lbf*pi.)

*a

Sujetar

*b

Girar

*c

Longitud de la SST 100 mm (3.94 pulg.)

*d

Longitud de la llave dinamométrica 400 mm (1.31 pi.)

(f) Extraiga la SST (A) y (B) de la polea del generador con embrague.

(g) Compruebe si la polea del generador con embrague gira con suavidad.

(h) Extraiga el armazón del terminal de excitación del generador del torno de banco.

4. INSTALE EL CONJUNTO DE LA BOBINA DEL GENERADOR

(a) Instale un nuevo aislante en la tapa del cojinete.

AVISO:

Alinee los salientes de la empaquetadura de la tapa del cojinete con las ranuras del conjunto de la bobina del generador en la instalación.

*a

Saliente

*b

Ranura

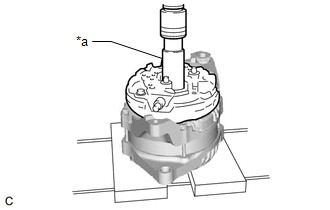

(b) Utilice una llave de cubo de 21 mm y una prensa para presionar suavemente el conjunto de la bobina del generador a fin de instalarla.

*a

Llave de cubo de 21 mm

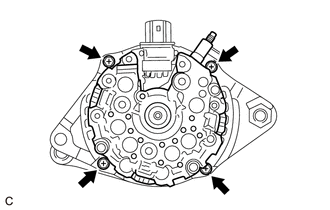

(c) Instale los 4 pernos.

Torque:

5.6 N·m {57 kgf·cm, 50 in·lbf}

5. INSTALE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

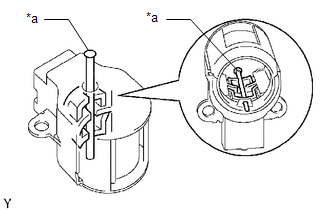

(a) A la vez que introduce 2 escobillas en el conjunto del portaescobillas del generador, introduzca también un pasador de 1.0 mm (0.0394 pulg.) en el orificio del portaescobillas.

*a

Pasador (1.0 mm)

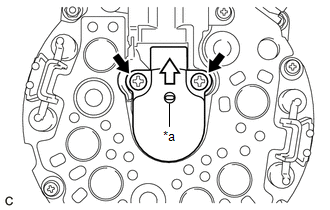

(b) Instale el conjunto del portaescobillas del generador en el conjunto de la bobina del generador con los 2 tornillos.

*a

Pasador (1.0 mm)

Retirar

Torque:

1.8 N·m {18 kgf·cm, 16 in·lbf}

(c) Extraiga el pasador del orificio del conjunto del portaescobillas del generador.

6. COLOQUE EL AISLADOR DE TERMINAL DEL GENERADOR

(a) Coloque el aislador de terminal en el conjunto de la bobina del generador.

AVISO:

Asegúrese de colocar el aislador de terminal del generador en la dirección correcta.

7. COLOQUE LA TAPA TRASERA DEL GENERADOR

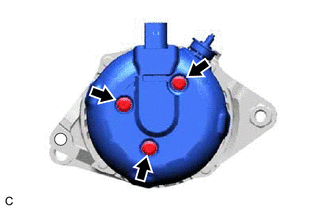

(a) Coloque la cubierta del extremo trasero del generador en el conjunto de la bobina del generador con los 3 pernos.

Torque:

4.6 N·m {47 kgf·cm, 41 in·lbf}

8. INSTALE LA TAPA DE LA POLEA DEL GENERADOR

(a) Coloque una tapa de la polea del generador nueva en el generador con polea de embrague.

InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR (a) Mida la longitud de las escobillas expuestas con un calibre de nonio. Longitud estándar de la escob ...

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL GENERADOR (a) Instale el conjunto del generador con los 2 pernos. Torque: 43 N·m {438 kgf·cm, 32 ft·lbf} (b) Instale el soporte del ...
