Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1

(a) Conecte las 2 articulaciones del conjunto del soplador con las 2 ranuras de la placa del subconjunto del servorregulador del soplador No. 1, tal y como se muestra en la ilustracion.

*a Enlace

(b) Instale el subconjunto del servorregulador del soplador No. 1 con los 2 tornillos.

2. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

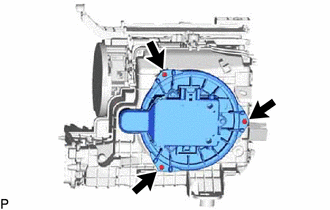

(a) Instale el subconjunto del motor del soplador con ventilador usando los 3 tornillos. AVISO: Sustituya el motor del soplador por el subconjunto del ventilador si se ha caido o ha recibido un fuerte impacto.

3. INSTALE EL FILTRO DEPURADOR DE AIRE

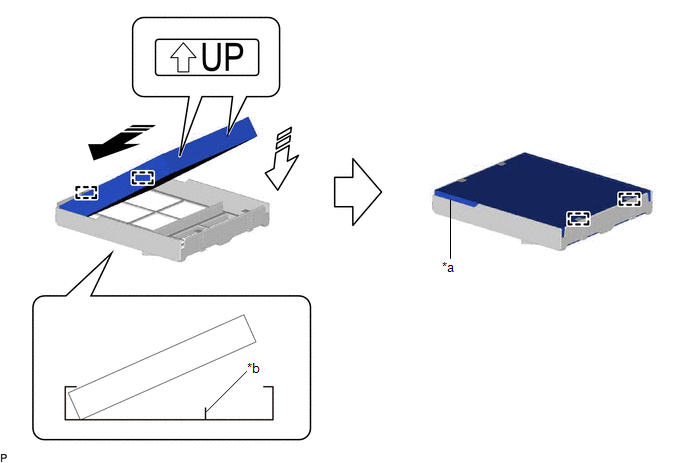

(a) Enganche las 2 guias en la muesca de la caja del filtro de aire y, a continuacion, enganche las 2 guias como se muestra en la ilustracion para colocar el filtro depurador de aire.

*a	Muesca	*b	Nervadura
	Instalar en esta direccion (1)		Instalar en esta direccion (2)

AVISO:

• Asegurese de que las marcas "UP" estan orientadas en la direccion correcta antes de instalar el filtro de aire limpio.
• Asegurese de que no haya espacio libre entre el filtro depurador de aire y la caja del filtro de aire y de que el filtro depurador de aire no este deformado.

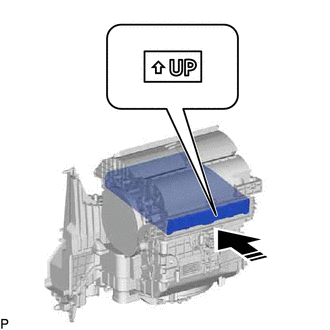

(b) Coloque el subconjunto del filtro de aire tal como se muestra en la ilustracion.

Instalar en esta direccion

AVISO:

Asegurese de que las marcas "UP" estan orientadas en la direccion correcta antes de instalar el subconjunto del filtro de aire.

4. INSTALE LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE

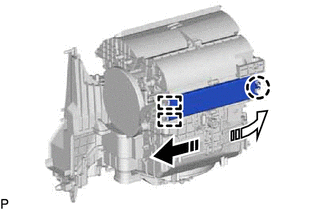

(a) Enganche la garra y las 2 guias como indican las flechas y en el orden que se muestra en la ilustracion para instalar la placa de la cubierta del filtro de aire.

	Instalar en esta direccion (1)
	Instalar en esta direccion (2)
