MONTAJE
PROCEDIMIENTO
1. INSTALE LA BOMBA DE COMBUSTIBLE
OBSERVACION:
Efectue la "Inspeccion posterior a la reparacion" tras haber sustituido la bomba de combustible.
Haga clic aqui .gif)

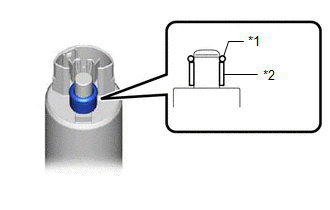

| (a) Aplique gasolina a la nueva junta torica. A continuacion, coloque la junta torica y el separador de la bomba de combustible en la bomba de combustible. |
|

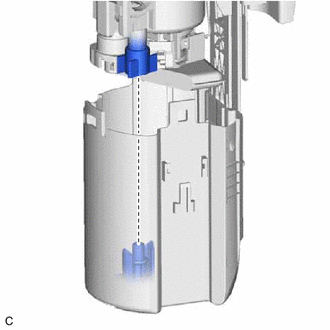

(b) Enganche las 3 garras para instalar la bomba de combustible en el filtro de combustible.
AVISO:

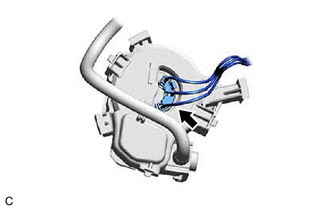

| (c) Conecte el conector del mazo de cables de la bomba de combustible e instale el mazo de cables de la bomba de combustible en la bomba de combustible. |
|

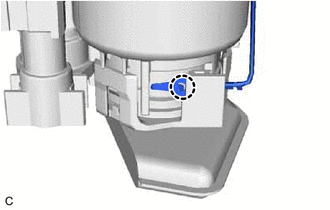

| (d) Enganche la garra y conecte el mazo de cables de la bomba de combustible en la bomba de combustible. AVISO:
|
|
(e) Compruebe el estado de conexion del mazo de cables de la bomba de combustible.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
Cuerpo de la bomba de combustible: terminal de masa del mazo de cables de la bomba de combustible |
Siempre | Inferior a 50 ? |
Si el resultado no es el especificado, vuelva a conectar el mazo de cables de la bomba de combustible en la bomba de combustible de modo que el terminal de masa del mazo de cables de la bomba de combustible este bien conectado al cuerpo de la bomba de combustible.
(f) Aplique gasolina a la nueva junta torica. A continuacion, coloque la junta torica en el deposito secundario de combustible.
| (g) Instale el filtro de combustible en el deposito secundario de combustible como se muestra en la ilustracion. AVISO: Durante la instalacion, asegurese de que no se corte ni apriete la junta torica. |
|
(h) Enganche las 3 garras.
AVISO:
Enganche firmemente las garras.
(i) Enganche la abrazadera y conecte el tubo al filtro de combustible.
(j) Enganche la abrazadera para conectar el mazo de cables de la bomba de combustible en el subconjunto de la placa de aspiracion de combustible.
(k) Conecte los 2 conectores del mazo de cables de la bomba de combustible.
(l) Instale el protector del mazo de cables en el mazo de cables de la bomba de combustible.
2. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE
Haga clic aqui
