DESCRIPCION

Estos DTC se almacenan cuando no es posible la comunicacion entre el conjunto del receptor de radio y pantalla y el conjunto del medidor combinado o pantalla de visualizacion frontal (subconjunto del espejo con indicador).*

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B1324

Perdida de comunicacion con el medidor

Error de recepcion CAN
  • Linea de comunicacion del bus local
  • Circuito de la fuente de alimentacion del conjunto del medidor combinado
  • Conjunto del medidor combinado
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector
  • Conector de empalmes No. 17

B1325

Perdida de comunicacion con la HUD

Error de recepcion CAN
  • Linea de comunicacion del bus local
  • Circuito de la fuente de alimentacion de la pantalla de visualizacion frontal (subconjunto del espejo con indicador)
  • Pantalla de visualizacion frontal (subconjunto del espejo con indicador)
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector
  • Conector de empalmes No. 17

OBSERVACION:

El conjunto del receptor de radio y pantalla es la unidad maestra.

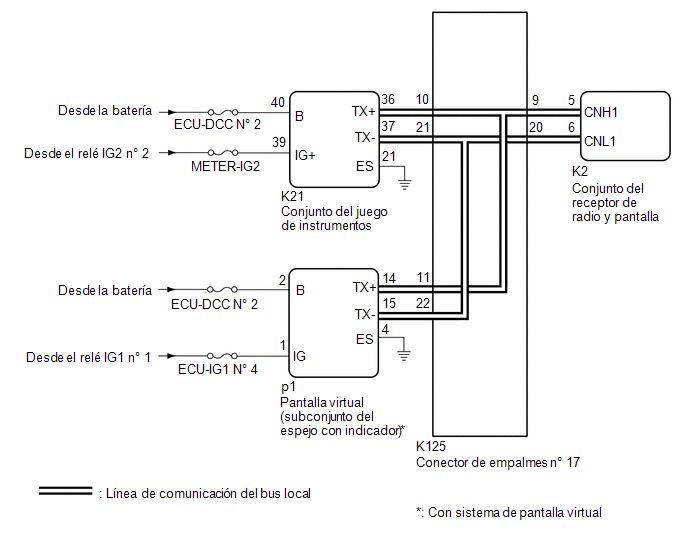

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si existen DTC y verifique que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten los DTC B1324 y B1325

A

Se emiten los DTC B1324 y B1325

B

Se emite el DTC B1324

C

Se emite el DTC B1325

D
A

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

C

IR AL PUNTO 11

D

IR AL PUNTO 16

B

2.

INSPECCIONE EL BUS LOCAL

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

54 a 69 ?

Resultado:

Resultado

Vaya a

OK

A

NG (inferior a 54 ?)

B

NG (70 ? o mas)

C
A

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

C

IR AL PUNTO 9

B

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
NG

IR AL PUNTO 8

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-10 - K125-21

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
NG

IR AL PUNTO 7

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-11 - K125-22

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior
OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17
NG

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del medidor).

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

p1-14 (TX+) - p1-15 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

54 a 69 ?
OK

SUSTITUYA LA PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR)

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desenchufe el conector K21 del conjunto del medidor combinado.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K21-36 (TX+) - K21-37 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

10.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

11.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desconecte el conector K21 del conjunto del medidor combinado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K21-21 (ES) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Estado especificado

K21-40 (B) - Masa de la carroceria

Siempre

De 11 a 14 V

K21-39 (IG+) - Masa de la carroceria

Interruptor de encendido en ON

11 a 14 V
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

12.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Conecte el conector K21 del conjunto del medidor combinado.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-10 - K125-21

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
NG

IR AL PUNTO 15

OK

13.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17
NG

14.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

15.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desenchufe el conector K21 del conjunto del medidor combinado.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K21-36 (TX+) - K21-37 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

16.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DE PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO CON INDICADOR))

(a) Desconecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del medidor).

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

p1-4 (ES) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

p1-2 (B) - Masa de la carroceria

Siempre

De 11 a 14 V

p1-1 (IG) - Masa de la carroceria

Interruptor de encendido en ON

11 a 14 V
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

17.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Conecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del espejo de medicion).

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-11 - K125-22

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior
NG

IR AL PUNTO 20

OK

18.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17
NG

19.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

20.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del medidor).

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

p1-14 (TX+) - p1-15 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

54 a 69 ?
OK

SUSTITUYA LA PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR)

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
Tabla De COdigos De DiagnOstico De AverIas
TABLA DE CODIGOS DE DIAGNOSTICO DE AVERIAS Sistema audiovisual No. de DTC Detection Item Vinculado B1324 Perdida de comunicacion con el medidor B1325 Perdida de co ...

Averia en el sintonizador de HD Radio (B1551,B158D,B15A0,B15B0,B15B3,B15B7,B15BA,B15F9)
DESCRIPCION Estos DTC se memorizan cuando se produce una averia en el conjunto del receptor de radio y pantalla. No. de DTC Detection Item Condicion de deteccion de DTC Area Afectada ...

LEER SIGUIENTE:

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL SOPORTE INFERIOR DEL RADIADOR (a) Instale los 2 soportes inferiores del radiador en el conjunto del radiador. 2. INSTALE EL AMORTIGUADOR DEL SOPORTE DEL RADIADOR (a) Instale los 2 amortiguadores del soporte del radiador en el conjunto del radiador. 3 ...

InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS Haga clic aquí 2. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA Haga clic aquí 3. COMPROBACIÓN DEL FUNCIONAMIENT ...

PrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable. Nombre del sistema Consulte el Procedimie ...

Categorías

(c) 2023 - 2024 Toyota Camry
