PERSONALICE LOS PARÁMETROS

PERSONALICE EL SISTEMA DE ILUMINACIÓN (EXTERIOR)

AVISO:

OBSERVACIÓN:

Se pueden personalizar los siguientes elementos.

(a) Personalización con el Techstream

(1) Conecte el Techstream al DLC3.

(2) Coloque el interruptor de encendido en posición ON.

(3) Encienda el Techstream.

(4) Ingrese a los siguientes menús: Personalizar la configuración/Control de luces, advertencia o entrada iluminada.

(5) Seleccione la configuración según la siguiente tabla.

Control de las luces

Pantalla del tester

Description

Predeterminado

Ajuste

ECU

Disp Ex ON Sen

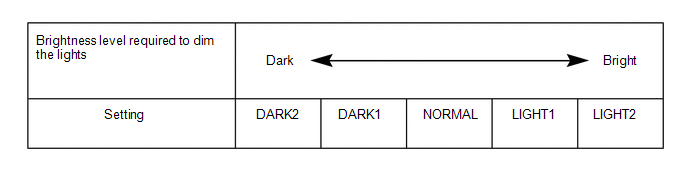

Cambia la luminosidad ambiental necesaria mediante la atenuación de luces como el indicador luminoso del medidor combinado, el indicador luminoso del A/C y la luz del reloj.*A

NORMAL

000:NORMAL,001:DARK2,010:DARK1,011:LIGHT1,100:LIGHT2

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Disp Ex OFF Sen

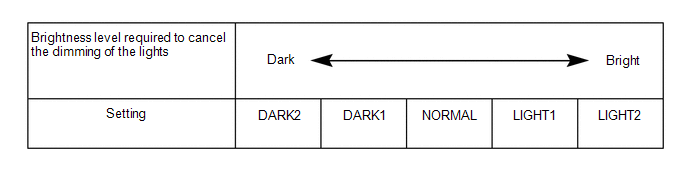

Cambia la luminosidad ambiental necesaria mediante la atenuación de luces como el indicador luminoso del medidor combinado, el indicador luminoso del A/C y la luz del reloj.*B

NORMAL

000:NORMAL,001:DARK2,010:DARK1,011:LIGHT1,100:LIGHT2

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Light Auto OFF Delay

Mantiene los faros encendidos durante cierto tiempo después de desactivar el interruptor de encendido y cerrar todas las puertas con las luces de cruce encendidas.

30 seg.

00:OFF,01:30 s,10:60 s,11:90 s

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Sensitivity

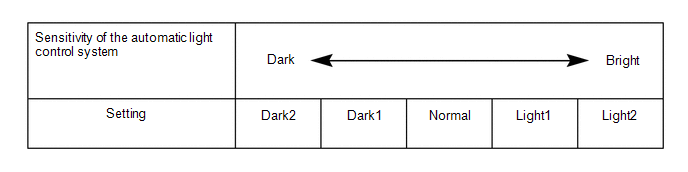

Ajusta la sensibilidad del sistema de control automático de luces.*C

Normal

000:Normal,001:Dark2,010:Dark1,011:Light1,100:Light2

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

DRL Function

Activa/desactiva la función DRL.*

ON

0:OFF,1:ON

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Headlight in Conjunction with Wiper

Activa/desactiva las luces de cruce según el funcionamiento del limpiaparabrisas.

ON

0:OFF,1:ON

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Tail Remind Buzzer Function

Suena un avisado acústico cuando se abre la puerta del conducto con el interruptor de control de las luces en la posición TAIL o HEAD.

ON

0:OFF,1:ON

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

OBSERVACIÓN:

El ajuste de la sensibilidad puede ser difícil de confirmar. Compruébelo conduciendo el vehículo.

Advertencia

Pantalla del tester

Description

Predeterminado

Ajuste

ECU

Lane Change Flashing Times Adjust

Función para cambiar el número de parpadeos para el cambio de carril.

3

$00:OFF,$01:3,$02:4,$03:5,$04:6,$05:7

Conjunto del medidor combinado

Iluminación de entrada al vehículo

Pantalla del tester

Description

Predeterminado

Ajuste

ECU

Mirr-Foot-Lgt Approached/Exterior Light Approached

Enciende las luces del soporte del retrovisor cuando una llave entra en el área de actuación cerca de las puertas.*

ON

0:OFF,1:ON

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Mirr-Foot-Lgt Unlocked/Exterior Light Unlocked

Enciende las luces del soporte del retrovisor cuando las puertas se desbloquean mediante el transmisor de control de las puertas o la llave mecánica.*

ON

0:OFF,1:ON

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

(b) Personalización con la pantalla múltiple

(1) Coloque el interruptor de encendido en la posición ON.

(2) Ingrese a los siguientes menús: MENU / Setup / Vehicle / Vehicle Customization / Lights Settings.

(3) Seleccione la configuración en la siguiente tabla.

Pantalla

Predeterminado

Contenido

Ajustes

ECU corespondiente

Sensibilidad automática de los faros

0

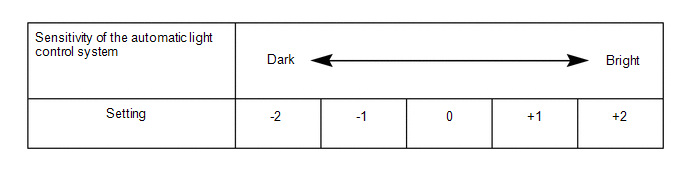

Ajusta la sensibilidad del sistema de control automático de luces.*A

-2, -1, 0, +1 o +2

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Temporizador del apagado automático de los faros

30 seg.

Mantiene los faros encendidos durante cierto tiempo después de desactivar el interruptor de encendido y cerrar todas las puertas con las luces de cruce encendidas.

Off, 30 seg., 60 seg. o 90 seg.

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Luces de circulación diurna*

On

Activa/desactiva la función DRL.

On u Off

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

OBSERVACIÓN:

El ajuste de la sensibilidad puede ser difícil de confirmar. Compruébelo conduciendo el vehículo.
