Manual de réparation,
Componentes

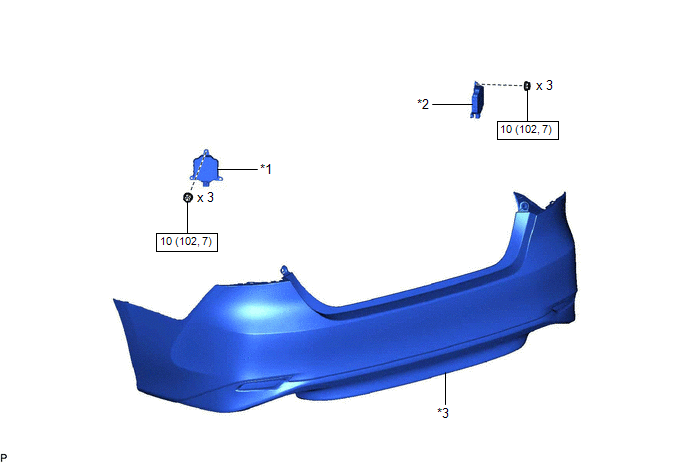

COMPONENTES
ILUSTRACION
|
*1 | SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO | *2 |
SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO |
|
*3 | CONJUNTO DEL PARACHOQUES TRASERO | - |
- |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/OBSERVACION
Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del sensor de supervision de punto ciego se muestran a continuacion.
Procedimiento necesario tras extraer/instalar/reemplazar piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
|---|---|---|---|
|
Sensor de supervision de punto ciego |
Ajuste del eje del haz de la supervision de punto ciego |
|
|
|
Conjunto del parachoques trasero (con sistema del freno de asistencia al estacionamiento) |
|
|
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO
Haga clic aqui .gif)

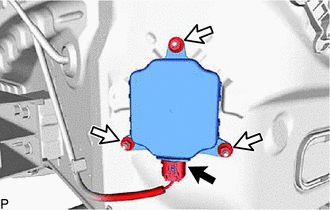

2. EXTRAIGA EL SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO
| (a) Desconecte el conector. |
|
(b) Extraiga las 3 tuercas y el sensor izquierdo de supervision de punto ciego.
AVISO:
Sustituya el sensor de supervision de punto ciego izquierdo si se ha caido o ha recibido un fuerte impacto.

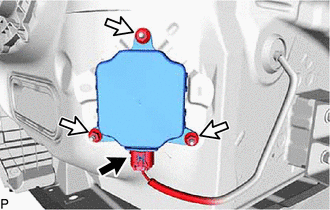

3. EXTRAIGA EL SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO
| (a) Desconecte el conector. |
|
(b) Extraiga las 3 tuercas y el sensor derecho de supervision de punto ciego.
AVISO:
Sustituya el sensor de supervision de punto ciego derecho si se ha caido o ha recibido un fuerte impacto.
InstalaciOn
INSTALACION
PRECAUCION/AVISO/OBSERVACION
AVISO:
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO
(a) Conecte el conector.
(b) Instale el sensor de supervision de punto ciego izquierdo con las 3 tuercas.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. INSTALE EL SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO
(a) Conecte el conector.
(b) Instale el sensor derecho del sistema de supervision de punto ciego con las 3 tuercas.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
3. REALICE LA INSPECCION DE LAS CONDICIONES DE INSTALACION DEL SENSOR DE SUPERVISION DE PUNTO CIEGO
Haga clic aqui .gif)
4. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO
Haga clic aqui
5. REALICE LA CONFIRMACION DEL EJE DEL HAZ DEL SISTEMA DE SUPERVISION DE PUNTO CIEGO
Haga clic aqui
SST: 09870-60000
09870-60010
SST: 09870-60040
6. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
