Toyota Camry Manual de reparaciones XV70 (2017-2023): Short in Knee Airbag (D Side) Squib Circuit (B1860-B1863)

DESCRIPCIÓN

El circuito del detonador del airbag de rodilla del lado del conductor está formado por el conjunto del sensor del airbag y el conjunto inferior del airbag del panel de instrumentos No. 1.

El conjunto del sensor del airbag utiliza este circuito para desplegar el airbag cuando se cumplen las condiciones pertinentes.

Estos DTC se almacenan cuando se detecta una avería en el circuito del detonador del airbag de rodilla del lado del conductor.

DTC No.

Detection Item

Condición de detección de DTC

Área Afectada

Warning Indicate

Test Mode / Check Mode

B1860

Cortocircuito en el circuito del detonador del airbag de rodilla (lado del conductor)

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea en el detonador del airbag de rodilla del lado del conductor durante la comprobación principal.
  • Avería en el detonador del airbag de rodilla del lado del conductor
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Detonador del airbag de rodilla del lado del conductor (conjunto del airbag del panel de instrumentos inferior No. 1)
  • Conjunto del sensor del airbag

Se enciende

Se aplica al modo de comprobación

B1861

Circuito abierto en el circuito del detonador del airbag de rodilla (lado del conductor)

  • El conjunto del sensor del airbag detecta un circuito abierto en el detonador del airbag de rodilla del lado del conductor.
  • Avería en el detonador del airbag de rodilla del lado del conductor
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Detonador del airbag de rodilla del lado del conductor (conjunto del airbag del panel de instrumentos inferior No. 1)
  • Conjunto del sensor del airbag

Se enciende

Se aplica al modo de comprobación

B1862

Cortocircuito en el circuito del detonador del airbag de rodilla (lado del conductor) (a masa)

  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el detonador del airbag de rodilla del lado del conductor.
  • Avería en el detonador del airbag de rodilla del lado del conductor
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Detonador del airbag de rodilla del lado del conductor (conjunto del airbag del panel de instrumentos inferior No. 1)
  • Conjunto del sensor del airbag

Se enciende

Se aplica al modo de comprobación

B1863

Cortocircuito en el circuito del detonador del airbag de rodilla (lado del conductor) (a +B)

  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el detonador del airbag de rodilla del lado del conductor.
  • Avería en el detonador del airbag de rodilla del lado del conductor
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Detonador del airbag de rodilla del lado del conductor (conjunto del airbag del panel de instrumentos inferior No. 1)
  • Conjunto del sensor del airbag

Se enciende

Se aplica al modo de comprobación

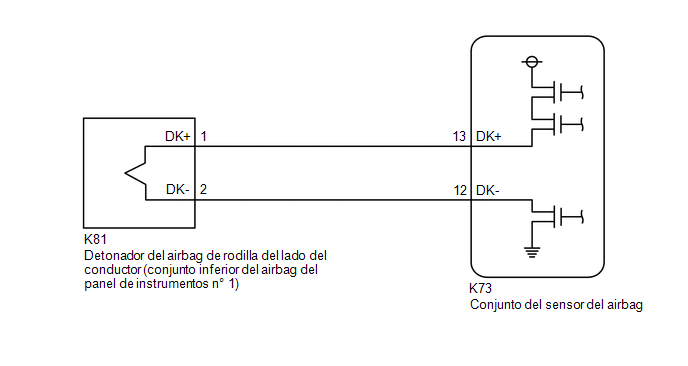

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

OBSERVACIÓN:

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Desactive el interruptor de encendido.

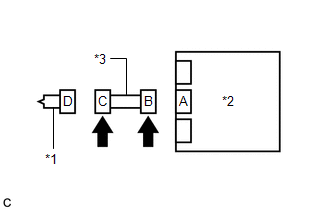

*1

Conjunto del airbag del panel de instrumentos inferior No. 1

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto inferior del airbag del panel de instrumentos No. 1 y al conjunto del sensor del airbag.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto inferior del airbag del panel de instrumentos No. 1 y del conjunto del sensor del airbag.

(e) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

(f) Asegúrese de que el conector del cable del panel de instrumentos (en el lado del conjunto del airbag del panel de instrumentos inferior No. 1) no esté flojo, deformado ni dañado.

OK:

El botón de bloqueo del conector del airbag no está desenganchado y la garra del bloqueo no está deformada ni dañada.

(g) Asegúrese de que los muelles cortos del mecanismo de prevención de activación del conector del cable del panel de instrumentos no estén deformados ni dañados.

OK:

Los muelles cortos no están deformado ni dañados.

NG

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

2.

REVISE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1

(a) Conecte el conector al conjunto del sensor del airbag.

*1

Conjunto del airbag del panel de instrumentos inferior No. 1

*2

Conjunto del sensor del airbag

*a

Vista delantero del conector del mazo de cables

(a Lower No. 1 Instrument Panel Airbag Assembly)

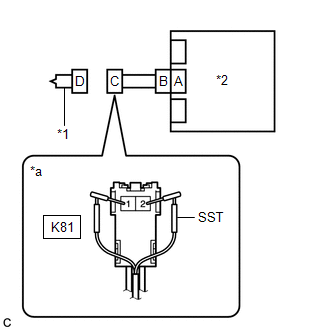

(b) Conecte la SST (resistencia de 2.1 Ω) al conector C.

ADVERTENCIA:

Nunca conecte un tester al conjunto del airbag del panel de instrumentos inferior No. 1 para realizar mediciones, ya que puede producirse una lesión grave debido al despliegue del airbag.

AVISO:

SST: 09843-18061

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(e) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(f) Coloque el interruptor de encendido en posición OFF.

(g) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(h) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1860, B1861, B1862 o el B1863.

OBSERVACIÓN:

Es posible que se emitan códigos distintos de los DTC B1860, B1861, B1862 y B1863 en este momento, pero no están relacionados con esta inspección.

(i) Coloque el interruptor de encendido en posición OFF.

(j) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(k) Desconecte la SST del conector C.

OK

SUSTITUYA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1

Haga clic aquí

NG

3.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS

(a) Desconecte el cable del panel de instrumentos del conjunto del sensor del airbag.

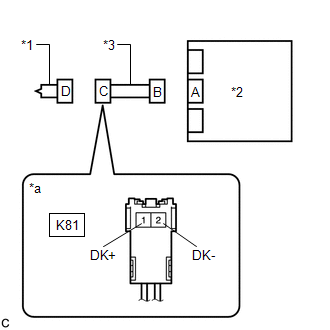

*1

Conjunto del airbag del panel de instrumentos inferior No. 1

*2

Conjunto del sensor del airbag

*3

Cable del panel de instrumentos

*a

Vista delantero del conector del mazo de cables

(a Lower No. 1 Instrument Panel Airbag Assembly)

(b) Compruebe si hay cortocircuito a B+ en el circuito.

(1) Conecte el cable al terminal negativo (-) de la batería.

(2) Coloque el interruptor de encendido en posición ON.

(3) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

K81-1 (DK+) - Masa de la carrocería

Interruptor de encendido en ON

Por debajo de 1 V

K81-2 (DK-) - Masa de la carrocería

Interruptor de encendido en ON

Inferior a 1 V

(4) Coloque el interruptor de encendido en posición OFF.

(5) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe si hay algún circuito abierto en el circuito.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K81-1 (DK+) - K81-2 (DK-)

Siempre

Inferior a 1 Ω

(d) Compruebe si hay cortocircuito a masa en el circuito.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K81-1 (DK+) - Masa de la carrocería

Siempre

1 MΩ o superior

K81-2 (DK-) - Masa de la carrocería

Siempre

1 MΩ o superior

(e) Compruebe si hay algún cortocircuito en el circuito.

(1) Libere el mecanismo de prevención de activación incorporado en el conector B.

Haga clic aquí

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K81-1 (DK+) - K81-2 (DK-)

Siempre

1 MΩ o superior

(3) Restablezca el mecanismo de prevención de activación del conector B liberado a su estado original.

NG

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

4.

COMPRUEBE LOS DTC

(a) Conecte los conectores al conjunto inferior del airbag del panel de instrumentos No. 1 y al conjunto del sensor del airbag.

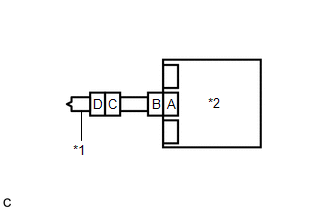

*1

Conjunto del airbag del panel de instrumentos inferior No. 1

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(e) Coloque el interruptor de encendido en posición OFF.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1860, B1861, B1862 o el B1863.

OBSERVACIÓN:

Es posible que se emitan códigos distintos de los DTC B1860, B1861, B1862 y B1863 en este momento, pero no están relacionados con esta inspección.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

Haga clic aquí
