DESCRIPCION
El DCM (transceptor de la telematica) envia una senal de silencio al conjunto del amplificador de componentes estereo.
El conjunto del amplificador de componentes estereo controla el volumen de acuerdo con la senal de silencio procedente del DCM (transceptor de telematica).

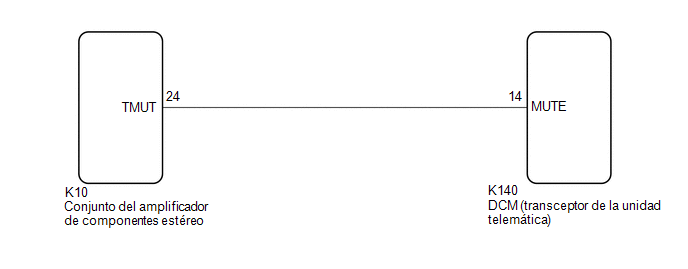

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui .gif)
Haga clic aqui
PROCEDIMIENTO
|
1. | INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA) |

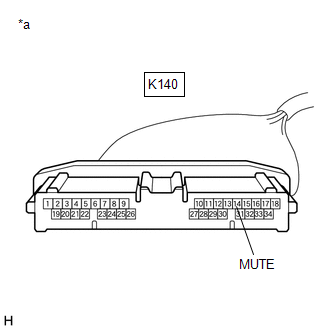

| (a) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
|
|
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
|
| 2. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - DCM [TRANSCEPTOR DE TELEMATICA]) |
(a) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.
(b) Desconecte el conector K140 del DCM (transceptor de telematica).
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K10-24 (TMUT) - K140-14 (MUTE) |
Siempre | Inferior a 1 ? |
|
K10-24 (TMUT) o K140-14 (MUTE) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO |

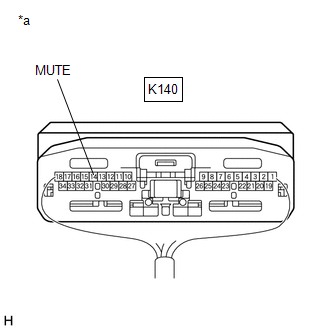

(a) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).
| (b) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
|
|
| OK | | REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA) Haga clic aqui |
| NG | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO Haga clic aqui |
