InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN

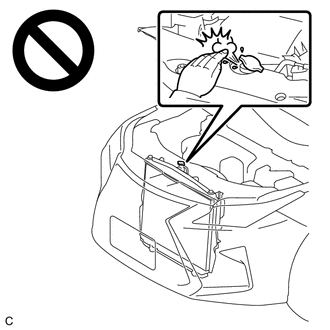

ADVERTENCIA:
No extraiga el subconjunto del tapón del radiador mientras el conjunto del motor y el radiador estén todavía calientes. Podría salir refrigerante de motor y vapor calientes a alta presión y causar quemaduras graves.
PROCEDIMIENTO
1. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE
ADVERTENCIA:
No extraiga el subconjunto del tapón del radiador mientras el conjunto del motor y el radiador estén todavía calientes. Podría salir refrigerante de motor y vapor calientes a alta presión y causar quemaduras graves.
(a) Extraiga el subconjunto del tapón del radiador.

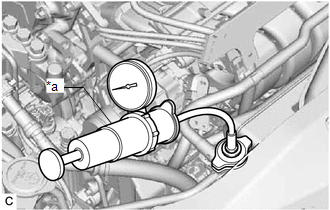

(b) Llene el conjunto del radiador con refrigerante de motor y, a continuación, coloque un tester en el tapón del radiador. |
|
(c) Caliente el motor.
(d) Bombee el tester del tapón del radiador hasta 103 kPa (1.1 kgf/cm2, 15 lb/pulg²) y, a continuación, compruebe que la presión no disminuya.
(e) Extraiga el tester del tapón del radiador.
(f) Instale el subconjunto del tapón del radiador.
2. COMPRUEBE EL NIVEL DE REFRIGERANTE DE MOTOR EN EL DEPÓSITO

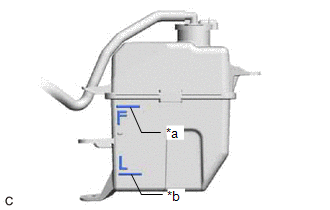

(a) Compruebe si el nivel de refrigerante del motor esté entre las líneas L (Bajo) y F (Lleno) cuando el motor esté frío. Si el nivel del refrigerante de motor es bajo, compruebe si existen fugas y añada refrigerante de motor hasta la línea F. AVISO: No sustituya el refrigerante de motor por agua. |
|
3. COMPRUEBE LA CALIDAD DEL REFRIGERANTE DE MOTOR
ADVERTENCIA:
No extraiga el subconjunto del tapón del radiador mientras el conjunto del motor y el radiador estén todavía calientes. Podría salir refrigerante de motor y vapor calientes a alta presión y causar quemaduras graves.
(a) Extraiga el subconjunto del tapón del radiador.
(b) Compruebe si hay un exceso de depósitos de corrosión u oxidación alrededor del subconjunto del tapón del radiador y el orificio de llenado de agua. Además, el refrigerante de motor debe estar libre de aceite.
Si estuviera excesivamente sucio, cambie el refrigerante de motor.
(c) Instale el subconjunto del tapón del radiador.
Circuito del interruptor de encendido
DESCRIPCIÓN La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) determina la posición del interruptor de encendido (LOCK, ACC, ON) basándose en las señales procedentes del circuito IG y ACC. DIAGRAMA DE CABLEADO
PRECAUCI&Oac ...
Circuito del interruptor del freno de estacionamiento
DESCRIPCION Este circuito conecta el conjunto del interruptor del freno de estacionamiento*1 o la ECU de control de derrape (conjunto del actuador del freno)*2 con el conjunto del receptor de radio y pantalla.
*1: sin sistema del freno de estacionamiento electrico
*2: con sistema del freno de es ...
CalibraciÓn
CALIBRACIÓN
AVISO:
Las funciones iniciales del AWD, como la aceleración, a veces resultan afectadas a menos que se limpie la memoria de respaldo.
Cuando el sensor de derrape y el sensor de aceleración (conjunto del sensor del airbag), se debe llevar a cabo el reinicio de la memoria.
...
