SUSTITUCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del sello de aceite del cárter de la transferencia derecho.
Procedimientos necesarios tras extraer/colocar/sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
*1: con sistema del freno de estacionamiento eléctrico
*2: Sin sistema del freno de estacionamiento eléctrico | |||
|
Sustitución del líquido del transeje automático |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
|
Ajuste de la alineación de las ruedas delanteras |
|
|
|
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí .gif)
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO
Haga clic aquí
6. EXTRAIGA EL SOPORTE DEL COJINETE DEL EJE PROPULSOR
Haga clic aquí
7. EXTRAIGA EL SELLO DE ACEITE DERECHO DEL CÁRTER DE LA TRANSFERENCIA

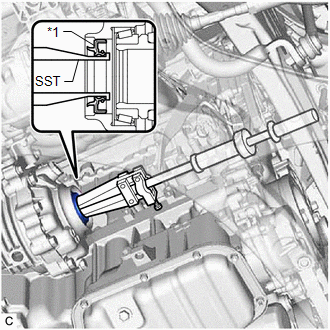

| (a) Utilice una SST para extraer el sello de aceite del cárter de la transferencia derecho del conjunto de la transferencia. SST: 09308-00010 AVISO: Tenga cuidado de no rayar la superficie de ajuste a presión del sello de aceite derecho del cárter de la transferencia. |
|
8. COLOQUE EL SELLO DE ACEITE DERECHO DEL CÁRTER DE LA TRANSFERENCIA
(a) Aplique una capa de grasa multiusos al borde de un nuevo sello de aceite derecho del cárter de la transferencia.

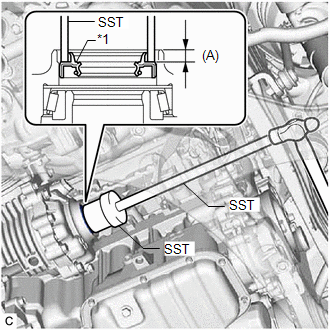

| (b) Utilice la SST y un martillo para introducir el sello de aceite del cárter de transferencia derecho en el conjunto de la transferencia tal y como se muestra en la ilustración. SST: 09631-32020 SST: 09950-60021 09951-00680 SST: 09950-70010 09951-07360 Profundidad de inserción (A): 7.5 a 8.5 mm (0.296 a 0.334 pulg.) AVISO:
|
|
9. COLOQUE EL SOPORTE DEL COJINETE DEL EJE PROPULSOR
Haga clic aquí
10. INSTALE EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO
Haga clic aquí
11. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2
Haga clic aquí
12. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
13. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
14. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
