TERMINALES DE LA ECU

INSPECCIONE LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

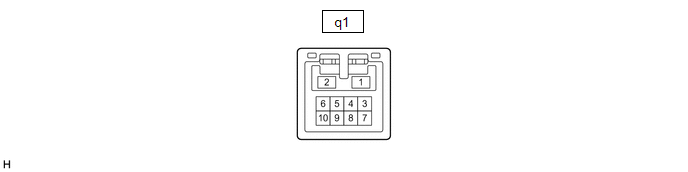

(a) Desconecte el conector q1 de la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

(b) Mida la resistencia y la tensión según los valores de la siguiente tabla.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

No. de terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
q1-1 (+B) - q1-2 (E)	L - W-B	Alimentación de la batería	Siempre	De 11 a 14 V
q1-6 (IG) - q1-2 (E)	V - W-B	Fuente de alimentación IG	Interruptor del motor desactivado	Por debajo de 1 V
q1-6 (IG) - q1-2 (E)	V - W-B	Fuente de alimentación IG	Interruptor del motor activado (IG)	De 11 a 14 V
q1-2 (E) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

(c) Vuelva a conectar el conector q1 de la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

(d) Mida la tensión según los valores de la siguiente tabla.

No. de terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
q1-10 (ROOF OPEN) - q1-2 (E)	BE - W-B	Señal de entrada del interruptor de apertura del techo deslizante	Interruptor del motor encendido (IG), interruptor de apertura del techo deslizante	Por debajo de 1 V
q1-10 (ROOF OPEN) - q1-2 (E)	BE - W-B	Señal de entrada del interruptor de apertura del techo deslizante	Interruptor del motor encendido (IG), interruptor de apertura del techo deslizante	De 11 a 14 V
q1-8 (ROOF CLOSE) - q1-2 (E)	W - W-B	Señal de entrada del interruptor de cierre del techo deslizante	Interruptor del motor encendido (IG), el interruptor de cierre del techo deslizante	Por debajo de 1 V
q1-8 (ROOF CLOSE) - q1-2 (E)	W - W-B	Señal de entrada del interruptor de cierre del techo deslizante	Interruptor del motor encendido (IG), el interruptor de cierre del techo deslizante	De 11 a 14 V
q1-4 (VENT) - q1-2 (E)	P - W-B	Señal de entrada del interruptor de inclinación del techo deslizante	Interruptor del motor encendido (IG), interruptor de inclinación del techo deslizante	Por debajo de 1 V
q1-4 (VENT) - q1-2 (E)	P - W-B	Señal de entrada del interruptor de inclinación del techo deslizante	Interruptor del motor encendido (IG), interruptor de inclinación del techo deslizante	De 11 a 14 V
q1-9 (SHADE CLOSE) - q1-2 (E)	R - W-B	Señal de entrada del interruptor de cierre del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	Por debajo de 1 V
q1-9 (SHADE CLOSE) - q1-2 (E)	R - W-B	Señal de entrada del interruptor de cierre del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	De 11 a 14 V
q1-5 (SHADE OPEN) - q1-2 (E)	G - W-B	Señal de entrada del interruptor de apertura del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	Por debajo de 1 V
q1-5 (SHADE OPEN) - q1-2 (E)	G - W-B	Señal de entrada del interruptor de apertura del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	De 11 a 14 V

INSPECCIONE LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

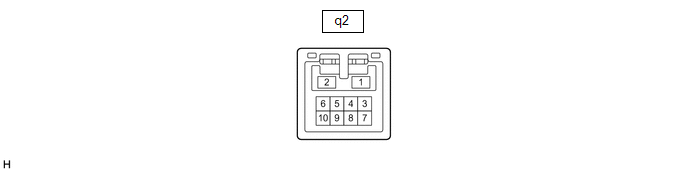

(a) Desconecte la ECU del parasol del techo q2 (conjunto del engranaje conductor del techo deslizante).

(b) Mida la resistencia y la tensión según los valores de la siguiente tabla.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

No. de terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
q2-1 (+B) - q2-2 (E)	G - W-B	Fuente de alimentación de la batería	Siempre	De 11 a 14 V
q2-6 (IG) - q2-2 (E)	V - W-B	Fuente de alimentación IG	Interruptor del motor desactivado	Por debajo de 1 V
q2-6 (IG) - q2-2 (E)	V - W-B	Fuente de alimentación IG	Interruptor del motor activado (IG)	De 11 a 14 V
q2-2 (E) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

(c) Vuelva a conectar el conector q2 de la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante).

(d) Mida la tensión según los valores de la siguiente tabla.

No. de terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
q2-10 (ROOF OPEN) - q2-2 (E)	BE - W-B	Señal de entrada del interruptor de apertura del techo deslizante	Interruptor del motor encendido (IG), interruptor de apertura del techo deslizante	Por debajo de 1 V
q2-10 (ROOF OPEN) - q2-2 (E)	BE - W-B	Señal de entrada del interruptor de apertura del techo deslizante	Interruptor del motor encendido (IG), interruptor de apertura del techo deslizante	De 11 a 14 V
q2-8 (ROOF CLOSE) - q2-2 (E)	W - W-B	Señal de entrada del interruptor de cierre del techo deslizante	Interruptor del motor encendido (IG), el interruptor de cierre del techo deslizante	Por debajo de 1 V
q2-8 (ROOF CLOSE) - q2-2 (E)	W - W-B	Señal de entrada del interruptor de cierre del techo deslizante	Interruptor del motor encendido (IG), el interruptor de cierre del techo deslizante	De 11 a 14 V
q2-4 (VENT) - q2-2 (E)	P - W-B	Señal de entrada del interruptor de inclinación del techo deslizante	Interruptor del motor encendido (IG), interruptor de inclinación del techo deslizante	Por debajo de 1 V
q2-4 (VENT) - q2-2 (E)	P - W-B	Señal de entrada del interruptor de inclinación del techo deslizante	Interruptor del motor encendido (IG), interruptor de inclinación del techo deslizante	De 11 a 14 V
q2-9 (SHADE CLOSE) - q2-2 (E)	R - W-B	Señal de entrada del interruptor de cierre del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	Por debajo de 1 V
q2-9 (SHADE CLOSE) - q2-2 (E)	R - W-B	Señal de entrada del interruptor de cierre del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	De 11 a 14 V
q2-5 (SHADE OPEN) - q2-2 (E)	G - W-B	Señal de entrada del interruptor de apertura del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	Por debajo de 1 V
q2-5 (SHADE OPEN) - q2-2 (E)	G - W-B	Señal de entrada del interruptor de apertura del parasol del techo	Interruptor del motor encendido (IG), el interruptor de cierre del parasol del techo	De 11 a 14 V

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
