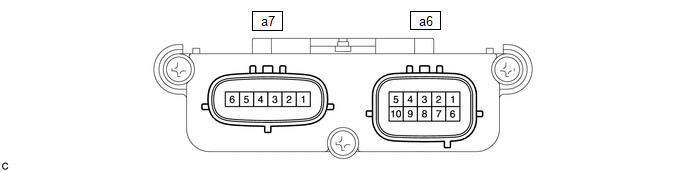

TERMINALES DE LA ECU
ECU DE DETECCIÓN DE OCUPANTES
|
No. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Specified Condition |
|---|---|---|---|---|
|
a7-1 (SVC1) - a7-5 (SGD1) |
R - G | Fuente de alimentación del sensor de clasificación de ocupantes delantero izquierdo |
Interruptor de encendido en posición ON |
De 11 a 14 V |
|
a7-2 (SVC3) - a7-6 (SGD3) |
GR - W | Fuente de alimentación del sensor de clasificación de ocupantes trasero izquierdo |
Interruptor de encendido en posición ON |
De 11 a 14 V |
|
a7-3 (SIG1) - a7-5 (SGD1) |
P - G | Señal del sensor de clasificación de ocupantes delantero izquierdo |
Interruptor de encendido en posición ON |
Generación de pulsos |
|
a7-4 (SIG3) - a7-6 (SGD3) |
Y - W | Señal del sensor de clasificación de ocupantes trasero izquierdo |
Interruptor de encendido en posición ON |
Generación de pulsos |
|
a7-5 (SGD1) - a6-10 (GND) |
G - W-B | Masa del sensor de clasificación de ocupantes delantero izquierdo |
Siempre | Inferior a 1 V |
|
a7-6 (SGD3) - a6-10 (GND) |
W - W-B | Masa del sensor de clasificación de ocupantes trasero izquierdo |
Siempre | Por debajo de 1 V |
|
a6-4 (CANN) - a6-10 (GND) |
W - W-B | Línea de comunicación CAN |
Interruptor de encendido en posición ON |
Generación de pulsos |
|
a6-5 (CANP) - a6-10 (GND) |
L - W-B | Línea de comunicación de la CAN |
Interruptor de encendido en posición ON |
Generación de pulsos |
|
a6-6 (IG2) - a6-10 (GND) |
B - W-B | Fuente de alimentación |
Interruptor de encendido en posición ON |
De 11 a 14 V |
|
a6-7 (BSW) - a6-9 (BGND) |
G - P | Señal del interruptor de la hebilla de lado del pasajero delantero |
Siempre | Generación de impulsos |
|
a6-9 (BGND) - a6-10 (GND) |
P - W-B | Masa del interruptor de la hebilla de lado del pasajero delantero |
Siempre | Por debajo de 1 V |
|
a6-10 (GND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 V |
