TERMINALES DE LA ECU
INSPECCIONE EL CONJUNTO DE LA ECU DEL 4WD

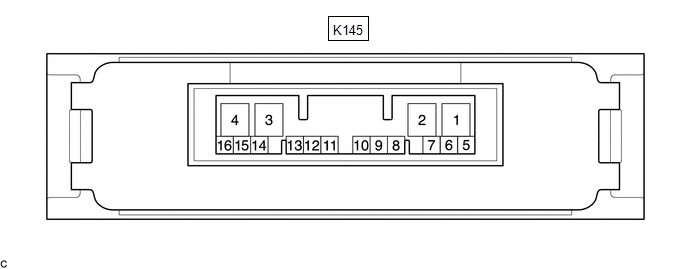

(a) Mida la tensión y la resistencia del conector.
|
NO. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
K145-6 (CANH) - K145-5 (CANL) |
P - W | Cable del bus de CAN de ALTO nivel - Cable del bus de CAN de BAJO nivel |
Cable desconectado del terminal negativo (-) de la batería. |
De 54 a 69 Ω |
|
K145-4 (GND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
|
K145-3 (IG1) - K145-4 (GND) |
SB - W-B | Tensión de la fuente de alimentación |
Interruptor de encendido en ON |
De 11 a 14 V |
|
K145-2 (SLC+) - K145-1 (SLC-) |
W - B | Señal del solenoide lineal 4WD |
Posición D, motor en ralentí |
Generación de impulsos (consulte la forma de onda 1) |
Si el resultado no es el especificado, es posible que haya una avería en el conjunto de la ECU de 4WD.

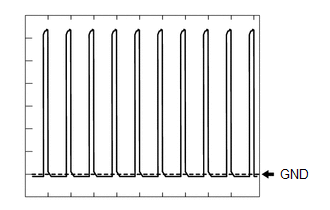

(b) Compruebe la forma de onda 1 con la ayuda de un osciloscopio.
Forma de onda 1 (referencia)|
Elemento | Contenido |
|---|---|
|
NO. de terminal (símbolo) |
K145-2 (SLC+) - K145-1 (SLC-) |
|
Rango del Tester | 2 V/DIV., 1 mseg./DIV. |
|
Condición | Posición D, motor en ralentí |
