Componentes
COMPONENTES

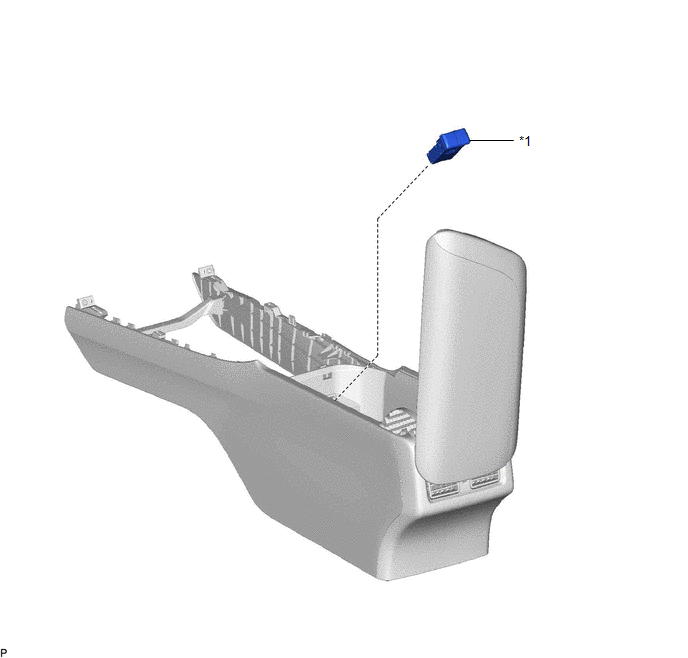

ILUSTRACIÓN
|
*1 | TOMA DE CARGA USB |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí
.gif)
2. EXTRAIGA LA TOMA DEL CARGADOR USB

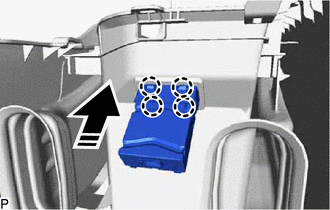

(a) Desenganche las 4 garras y extraiga la toma del cargador USB como se indica en la ilustración.
.png) |
Extraiga en esta dirección |
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA TOMA DEL CARGADOR USB

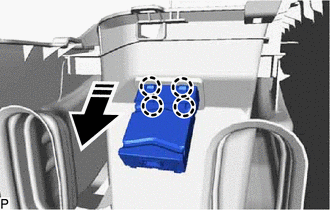

(a) Enganche las 4 garras para instalar la toma del cargador USB como se muestra en la ilustración.
.png) |
Instalar en esta dirección |
2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí .gif)
