Toyota Camry Manual de reparaciones XV70 (2017-2023): Transceptor de Telematica desconectado (B15DB)

DESCRIPCION

Si el conjunto del receptor de radio y pantalla no puede detectar el DCM (transceptor de la unidad telematica) durante un cierto periodo de tiempo (90 segundos) despues de colocar el interruptor de encendido en posicion ACC y dicho conjunto confirma que la informacion falta comprobando la informacion de reconocimiento del DCM (transceptor de la unidad telematica) (informacion registrada), se memorizara este DTC.

El sistema de telematica utiliza comunicacion USB entre dispositivos. Si se produce un circuito abierto, un cortocircuito, un cortocircuito a +B o a masa en el circuito USB, la comunicacion se interrumpe y el sistema de telematica no funciona correctamente.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B15DB

Transceptor de Telematica desconectado

DCM (transceptor de telematica) desconectado

  • Mazo de cables o conector
  • DCM (transceptor de la unidad telematica)
  • Conjunto del receptor de radio y pantalla

OBSERVACION:

Este DTC se puede almacenar debido a razones medioambientales, como el ruido o las interferencias electricas.

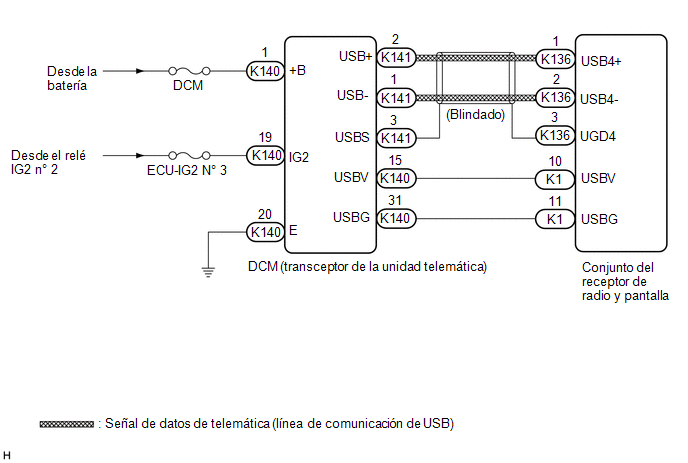

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA))

(a) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K140-20 (E) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-1 (+B) - K140-20 (E)

Siempre

De 11 a 14 V

K140-19 (IG2) - K140-20 (E)

Interruptor de encendido en ON

11 a 14 V

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Desconecte el conector K1 del conjunto del receptor de radio y pantalla.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester

Condicion

Condicion especificada

K1-11 (USBG) - Masa de la carroceria

Siempre

Inferior a 1 ?

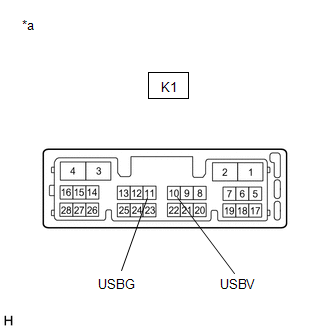

*a

Componente sin mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K1-10 (USBV) - K1-11 (USBG)

Interruptor de encendido en ON

4.75 a 5.25 V

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K1 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K1-10 (USBV) - K140-15 (USBV)

Siempre

Inferior a 1 ?

K1-11 (USBG) - K140-31 (USBG)

Siempre

Inferior a 1 ?

K1-10 (USBV) o K140-15 (USBV) - Masa de la carroceria

Siempre

10 k? o superior

K140-31 (USBG) o K1-11 (USBG) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Verifique el estado de la instalacion.

(1) Compruebe las lineas de comunicacion USB entre el conjunto del receptor de radio y pantalla y el DCM (transceptor de telematica) para detectar cualquier problema de instalacion o conexion.

(b) Desconecte el conector K136 del conjunto del receptor de radio y pantalla.

(c) Desconecte el conector K141 del DCM (transceptor de la unidad telematica).

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K136-1 (USB4+) - K141-2 (USB4+)

Siempre

Inferior a 1 ?

K136-2 (USB4-) - K141-1 (USB4-)

Siempre

Inferior a 1 ?

K136-3 (UGD4) - K141-3 (UGD4)

Siempre

Inferior a 1 ?

K136-1 (USB4+) o K141-2 (USB4+) - Masa de la carroceria

Siempre

10 k? o superior

K136-2 (USB4-) o K141-1 (USB4-) - Masa de la carroceria

Siempre

10 k? o superior

K136-3 (UGD4) o K141-3 (UGD4) - Masa de la carroceria

Siempre

10 k? o mas

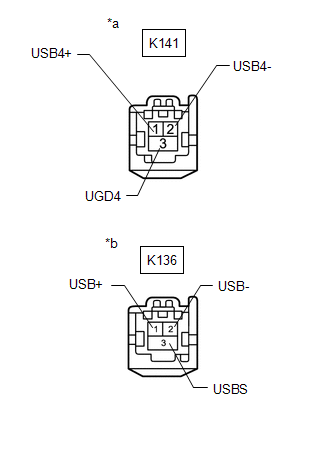

*a

Vista delantera del conector del mazo de cables

(Al DCM [transceptor de telematica])

*b

Vista delantera del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

SUSTITUYA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)

(a) Sustituya el DCM (transceptor de telematica) por uno nuevo.

Haga clic aqui

(b) Borre los DTC.

Body Electrical > Sistema de navegacion > Clear DTCs

(c) Coloque el interruptor de encendido en posicion OFF.

(d) Coloque el interruptor de encendido en la posicion IG y espere 90 segundos.

(e) Compruebe de nuevo si hay DTC y verifique que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

FIN

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui
