UBICACIÓN DE LAS PIEZAS

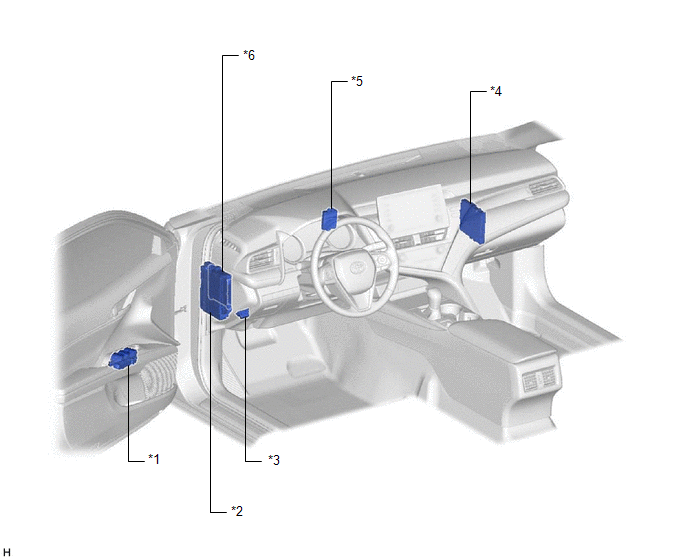

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR PRINCIPAL DE LA RED MÚLTIPLEX |
*2 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-B No. 2 - FUSIBLE DOOR F/L - FUSIBLE DOOR F/R - FUSIBLE DOOR R/L - FUSIBLE DOOR R/R - S/ROOF FUSE (con sistema de techo deslizante o sistema de techo solar panorámico) -FUSIBLE STRG LOCK (con sistema de llave inteligente) |
|
*3 | DLC3 |
*4 | ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente) |
|
*5 | CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) (con sistema de llave inteligente) |
*6 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |

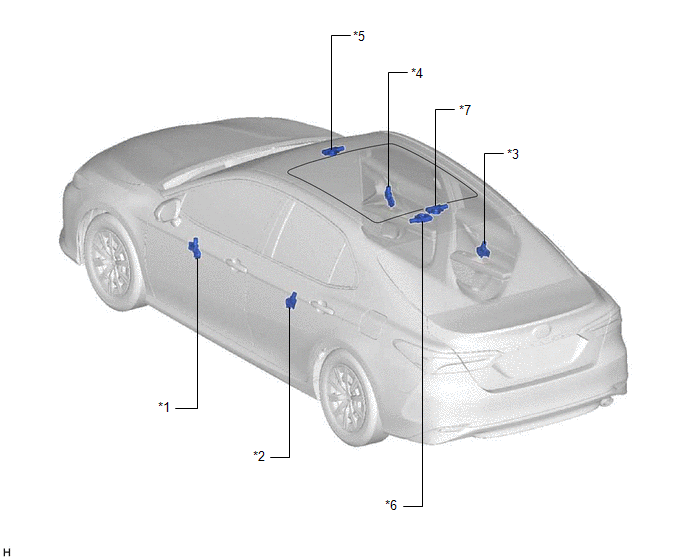

ILUSTRACIÓN
|
*1 | CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor) |
*2 | CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda) |
|
*3 | CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera derecha) |
*4 | CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del pasajero delantero) |
|
*5 | ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) (con sistema de techo deslizante) |
*6 | ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) (con sistema de techo solar panorámico) |
|
*7 | ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) (con sistema de techo solar panorámico) |
- | - |
