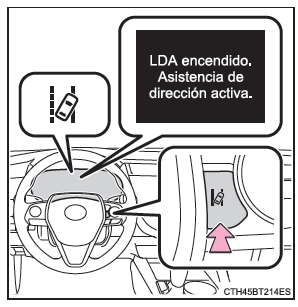

Vuelva a pulsar el interruptor LDA para conectar el sistema LDA.
El indicador LDA se enciende y se muestra un mensaje en el visualizador de información múltiple.
Pulse el interruptor LDA nuevamente para desactivar el sistema LDA.
Cuando el sistema LDA se enciende o se apaga, el funcionamiento del sistema LDA continúa en la misma condición la próxima vez que se arranca el sistema híbrido.

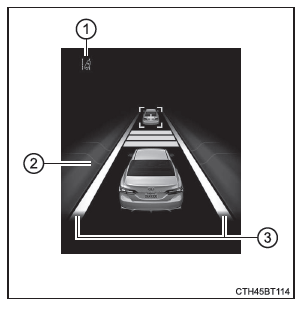

Indicaciones en el visualizador de información múltiple
La ilustración utilizada es meramente ilustrativa y podría diferir de la imagen realmente visualizada en el visualizador de información múltiple.
Dentro de las líneas blancas mostradas es blanco
Indica que el sistema reconoce las líneas blancas (amarillas). Cuando el vehículo se sale del carril, la línea blanca mostrada en el lado del que se sale el vehículo parpadea en color amarillo.
Dentro de las líneas blancas mostradas es negro
Indica que el sistema no es capaz de reconocer las líneas blancas (amarillas) o está cancelado de forma temporal.
■ Condiciones de funcionamiento de cada función
- El LDA está encendido.
- La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o superior.
- El sistema reconoce las líneas blancas (amarillas).
- La anchura del carril de tráfico es de aproximadamente 3 m (9,8 pies) o superior.
- La palanca del intermitente no se acciona.
- El vehículo se conduce en una carretera recta o en una curva suave con un radio superior a aproximadamente 150 m (492 pies).
- No se detectan funcionamientos incorrectos del sistema.
- El ajuste de "Asist. dir" en
del visualizador de información múltiple está en "Act.".
- El vehículo no acelera o desacelera una cierta cantidad o más.
- El volante no se opera con un nivel de fuerza de dirección apropiado para cambiar de carril.
- ABS, VSC, TRC y PCS no están funcionando.
- El sistema TRC o VSC no está desactivado.
- No se muestra el aviso de manos alejadas del volante.
- El ajuste de "Advertencia de vaivén" en
del visualizador de información múltiple está en "Act.".
- La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o superior.
- La anchura del carril de tráfico es de aproximadamente 3 m (9,8 pies) o superior.
- No se detectan funcionamientos incorrectos del sistema.
■ Cancelación temporal de funciones
Cuando ya no se cumplen las condiciones de funcionamiento, puede que se cancele temporalmente una función. Sin embargo, cuando las condiciones de funcionamiento se cumplen de nuevo, el funcionamiento de la función se restaura automáticamente.
■ Función de control de la dirección
Según la velocidad del vehículo, la situación de cambio de carril, las condiciones de la carretera, etc., es posible que el conductor no sienta que funciona la función o es posible que la función no funcione en absoluto.
■ Función de alerta de cambio de carril
Puede ser difícil oír el indicador acústico de aviso debido al ruido externo, a la reproducción de audio, etc.
■ Aviso de manos alejadas del volante
Cuando el sistema determina que el conductor ha alejado sus manos del volante mientras está activada la función de control de la dirección, en el visualizador de información múltiple aparecen un mensaje de aviso y el símbolo que se muestra en la ilustración para instar al conductor a sujetar el volante.
Si el conductor continúa sin poner las manos en el volante, en el visualizador de información múltiple aparecen un mensaje de aviso y el símbolo mostrado en la ilustración, y se cancela temporalmente la función. Este aviso también funciona de la misma forma cuando el conductor acciona continuamente el volante solo durante cortos intervalos de tiempo. Independientemente de los avisos, mantenga siempre las manos en el volante al utilizar este sistema.
Es posible que el aviso no funcione dependiendo del vehículo y de las condiciones de la carretera.
■ Función de aviso de balanceo del vehículo
Cuando el sistema determina que el vehículo se balancea mientras está operativa la función de aviso de balanceo del vehículo, suena un indicador acústico y se muestra un mensaje de aviso para instar al conductor a descansar y el símbolo mostrado en la ilustración aparece a la vez en el visualizador de información múltiple.
Es posible que el aviso no funcione dependiendo del vehículo y de las condiciones de la carretera.
■ Las líneas blancas (amarillas) solamente están en un lado de la carretera
El sistema LDA no funcionará en el lado en que no se reconozcan las líneas blancas (amarillas).
■ Condiciones en las cuales las funciones podrían no funcionar correctamente
En las siguientes situaciones, la cámara delantera podría no detectar las líneas blancas (amarillas) y varias funciones podrían no funcionar con normalidad.
■ Personalización
Algunas funciones se pueden personalizar.
Sistema De DiagnOstico
SISTEMA DE DIAGNOSTICO DESCRIPCION (a) El
codigo de diagnostico (DTC) pueden leerse a traves del conector de enlace de
datos 3 (DLC3) del vehiculo. Si aprecia algun tipo de anomalia en el sistema de
vision trasera, utilice el Techstream para comprobar si efectivamente la hay y
para repararla. CO ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS
*2 MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
*3 CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1
*4 SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO ...
InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO
1. INSPECCIONE LA VALVULA DE PCV (SUBCONJUNTO DE LA VALVULA DE VENTILACION)
(a) Inspeccione el funcionamiento de la valvula de PCV (subconjunto de la valvula de ventilacion).
(1) Arranque el motor. (2) Deslice el clip y desconecte la manguera de ven ...
