Toyota Camry Manual de reparaciones XV70 (2017-2023): Ajuste

AJUSTE

PROCEDIMIENTO

1. FIJE EL VEHÍCULO

(a) Accione completamente el freno de estacionamiento y calce de las ruedas.

ADVERTENCIA:

• Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas antes de ejecutar este procedimiento.
• Si el vehículo no está bien asegurado y la palanca de cambios se mueve a la posición N, el vehículo puede moverse repentinamente, lo que podría provocar un accidente o heridas graves.

2. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

3. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

AVISO:

Antes de ajustar el conjunto del cable de control de la transmisión, compruebe si el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en posición N.

(a) Desconecte el conjunto del cable de control de la transmisión del conjunto del cambio en el piso de la transmisión.

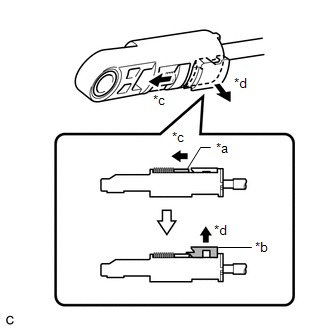

(b) Deslice el dispositivo de deslizamiento del conjunto del cable de control de la transmisión en la dirección indicada por la flecha en la ilustración y saque la pieza de bloqueo.

*a Dispositivo de deslizamiento *b Pieza de bloqueo *c Deslizar *d Tirar

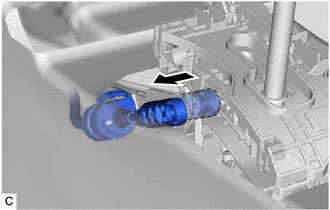

(c) Conecte el conjunto del cable de control de la transmisión en el conjunto del cambio en el piso de la transmisión. AVISO: Compruebe si la pieza de bloqueo se puede sacar. Empuje el extremo del conjunto del cable de control de la transmisión a lo largo de la base del pasador del conjunto de la palanca de la transmisión. Conecte el conjunto del cable de control de la transmisión de forma que la pieza de bloqueo quede orientada hacia el lado del conductor.

*a Pieza de bloqueo *b Caja del dispositivo de ajuste

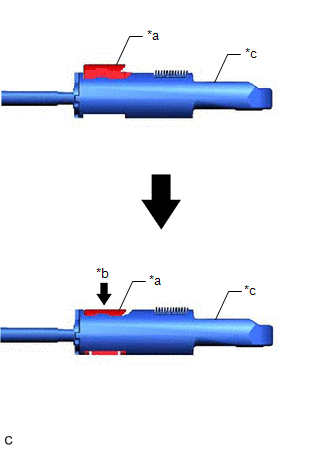

(d) Inserte la pieza de bloqueo en la caja del dispositivo de ajuste.

AVISO:

• Compruebe si el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en posición N.
• Empuje con firmeza la pieza de bloqueo hasta enganchar el bloqueo del dispositivo de deslizamiento.
• Cuando presione la pieza de bloqueo de la caja del dispositivo de ajuste para bloquearlo, quite la mano del eje de la palanca.

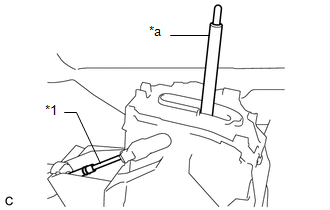

  *1	Conjunto del cable de control de la transmisión
  *a	Eje de la palanca

• Cuando empuje la pieza de bloqueo de la caja del dispositivo de ajuste para bloquearlo, no mueva el eje de la palanca o el conjunto del cable de control de la transmisión hacia adelante ni hacia atrás.

(e) Una vez ajustada la posición de la palanca de cambios, compruebe la posición y el funcionamiento de la palanca de cambios. Si hay algún problema, vuelva a ajustar la posición de la palanca de cambios.

4. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí
