AJUSTE
PROCEDIMIENTO
1. FIJE EL VEHÍCULO
(a) Accione completamente el freno de estacionamiento y calce de las ruedas.
ADVERTENCIA:
2. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí
3. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS
AVISO:
Antes de ajustar el conjunto del cable de control de la transmisión, compruebe si el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en posición N.

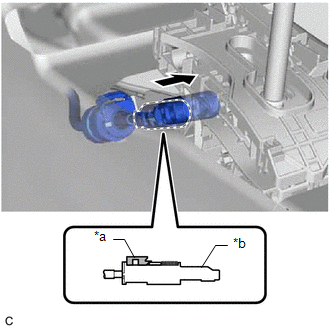

(a) Desconecte el conjunto del cable de control de la transmisión del conjunto del cambio en el piso de la transmisión. |
|

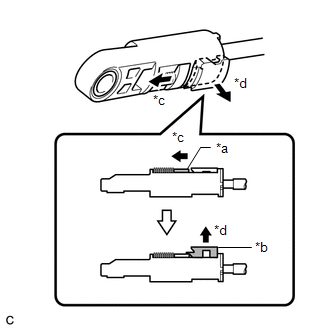

(b) Deslice el dispositivo de deslizamiento del conjunto del cable de control de la transmisión en la dirección indicada por la flecha en la ilustración y saque la pieza de bloqueo. |
|

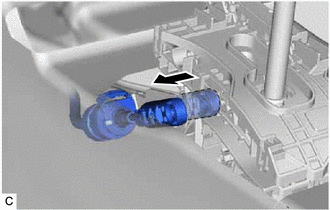

(c) Conecte el conjunto del cable de control de la transmisión en el conjunto del cambio en el piso de la transmisión. AVISO:
|
|

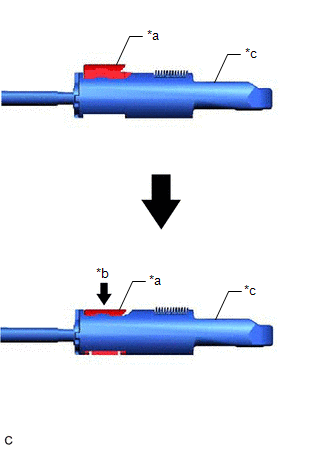

(d) Inserte la pieza de bloqueo en la caja del dispositivo de ajuste.
*a | Pieza de bloqueo |
*b | Presione |
*c | Caja del dispositivo de ajuste |
AVISO:

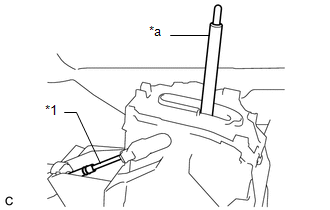

*1 |
Conjunto del cable de control de la transmisión |
*a |
Eje de la palanca |
(e) Una vez ajustada la posición de la palanca de cambios, compruebe la posición y el funcionamiento de la palanca de cambios. Si hay algún problema, vuelva a ajustar la posición de la palanca de cambios.
4. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí
