Componentes
COMPONENTES

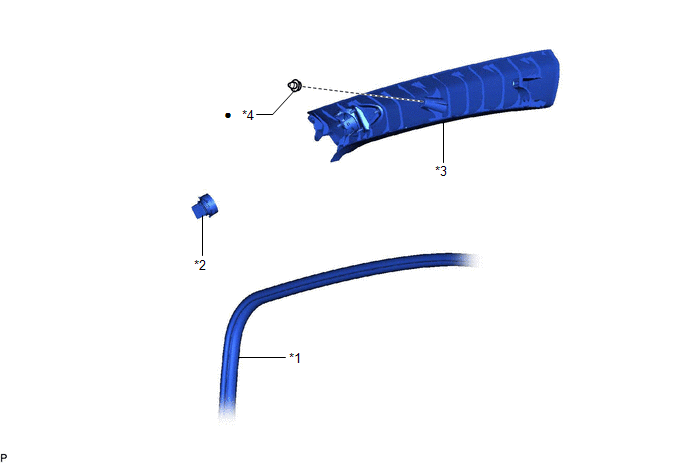

ILUSTRACION
|
*1 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA |
*2 | CONJUNTO DEL ALTAVOZ DELANTERO NO. 3 |
| *3 | EMBELLECEDOR DEL MONTANTE DELANTERO | *4 |
CLIP |
| ? |
Pieza no reutilizable |
- | - |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
Haga
clic aqui .gif)
2. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE DELANTERO
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 3
AVISO:
No toque el cono de los altavoces.

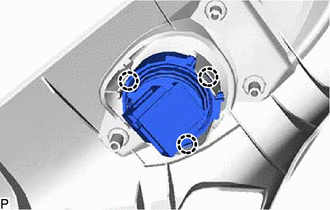

| (a) Desenganche las 3 garras y retire el conjunto del altavoz delantero No. 3. |
|
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 3
(a) Con el altavoz instalado, compruebe que ninguna pieza este floja y que no haya otras anomalias.
(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.
(c) Si se presume una averia en el altavoz derecho o izquierdo, intercambielos y realice una inspeccion. Si desaparece la averia despues de intercambiar los altavoces, reemplace el altavoz averiado.
OBSERVACION:
Cuando realice una inspeccion, conecte todos los conectores a los altavoces. Si el resultado no es el especificado, sustituya el altavoz.
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE ALTAVOZ DELANTERO NO. 3
AVISO:
No toque el cono de los altavoces.
(a) Enganche las 3 garras para instale el conjunto del altavoz delantero No. 3.
2. INSTALE EL EMBELLECEDOR DEL MONTANTE DELANTERO
Haga clic
aqui .gif)
3. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
Haga clic aqui
