Componentes
COMPONENTES

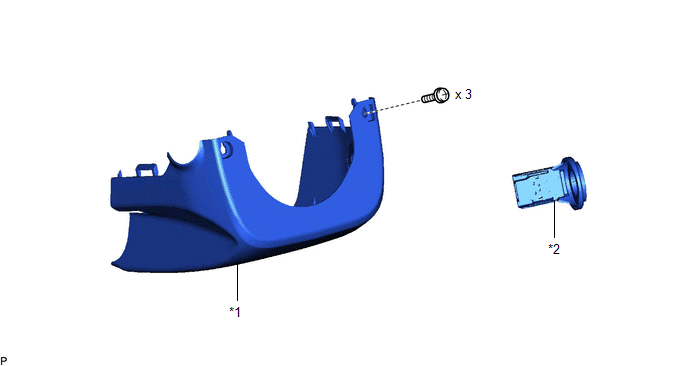

ILUSTRACION
|
*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION |
*2 | BOBINA DE LA LLAVE TRANSMISORA |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga clic aqui .gif)
2. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA

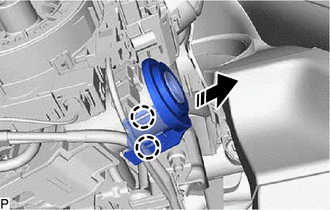

(a) Desenganche las 2 garras y desconecte la bobina de la llave transmisora como se muestra en la ilustracion.
.png) |
Extraer en esta direccion |

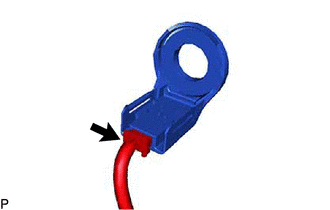

| (b) Desconecte el conector para extraer la bobina de la llave transmisora. |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE LA BOBINA DE LA LLAVE TRANSMISORA
(a) Conecte el conector.
(b) Enganche las 2 garras para instalar la bobina de la llave transmisora tal y como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |
2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DE LA COLUMNA DE DIRECCION INFERIOR
Haga clic aqui .gif)
