DESCRIPCION

La ECU de la carroceria principal (ECU de la red multiplex de la carroceria) detecta si alguna de las puertas traseras esta abierta o cerrada basandose en el estado del interruptor de la luz de cortesia y, a continuacion, envia la senal del estado de las puertas traseras al conjunto del medidor combinado. El conjunto del juego de instrumentos detecta el estado del cinturon de seguridad del asiento trasero. El indicador de advertencia del cinturon de seguridad del asiento trasero provisto en el conjunto de la luz testigo se enciende, parpadea o se apaga de acuerdo con el estado de las puertas traseras, la velocidad del vehiculo y el estado de los cinturones de seguridad del asiento trasero.

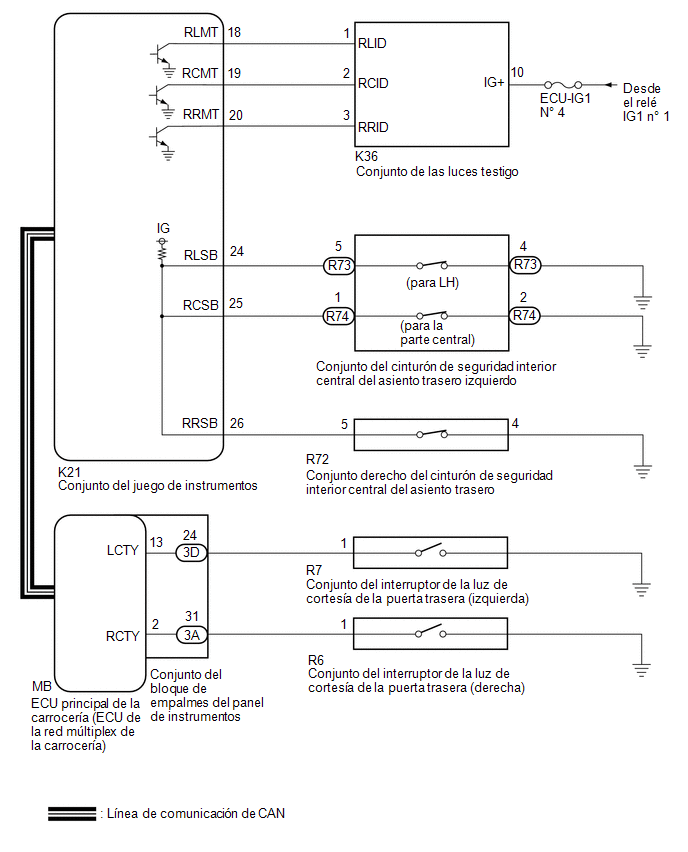

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

El sistema de aviso del cinturon de seguridad utiliza el sistema de comunicacion CAN. Primero, asegurese de que no exista ninguna averia en el sistema de comunicacion CAN. Consulte el apartado Como proceder con la localizacion de averias.
Haga clic aqui
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester	Elemento de medicion	Rango	Condicion normal	Nota de diagnostico
RR Door Courtesy SW	Interruptor de la luz de cortesia de la puerta trasera derecha	ON u OFF	ON: puerta trasera derecha abierta OFF: puerta trasera derecha cerrada	-
RL Door Courtesy SW	Interruptor de la luz de cortesia de la puerta trasera izquierda	ON u OFF	ON: puerta trasera izquierda abierta OFF: puerta trasera izquierda cerrada	-

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

RR Door Courtesy SW

Interruptor de la luz de cortesia de la puerta trasera derecha

ON u OFF

ON: puerta trasera derecha abierta

OFF: puerta trasera derecha cerrada

RL Door Courtesy SW

Interruptor de la luz de cortesia de la puerta trasera izquierda

ON u OFF

ON: puerta trasera izquierda abierta

OFF: puerta trasera izquierda cerrada

Body Electrical > Main Body > Data List

Pantalla del tester
RR Door Courtesy SW
RL Door Courtesy SW

OK:

La pantalla del Techstream cambia correctamente en respuesta al estado de la puerta trasera.

VAYA AL SISTEMA DE ILUMINACION

2.	COMPRUEBE LA ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO

(a) Compruebe la funcion de advertencia del cinturon de seguridad del asiento trasero.

Haga clic aqui

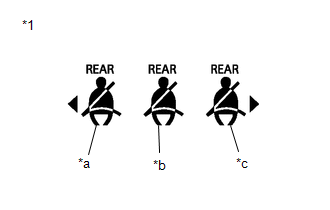

*1	Indicador de advertencia del cinturon de seguridad del asiento trasero (luz testigo)
*a	Parte izquierda
*b	Central
*c	Parte derecha

Resultado:

Resultado	Ir a
Los indicadores de advertencia de los cinturones de seguridad de los asientos traseros funcionan con normalidad	A
Los indicadores de advertencia de los cinturones de seguridad de los asientos traseros (todos los asientos) no funcionan con normalidad.	B
El indicador de advertencia del cinturon de seguridad del asiento trasero (derecho) no funciona con normalidad.	C
El indicador de advertencia del cinturon de seguridad del asiento trasero (central) no funciona con normalidad.	D
El indicador de advertencia del cinturon de seguridad del asiento trasero (izquierdo) no funciona con normalidad.	E

COMPRUEBE CON EL METODO DE SIMULACION

IR AL PUNTO 6

IR AL PUNTO 10

IR AL PUNTO 14

3.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Rear Seat Belt Warning	Indicador de advertencia del cinturon de seguridad del asiento trasero	OFF/ON	-

Body Electrical > Combination Meter > Active Test

Tester Display
Rear Seat Belt Warning

Resultado:

Resultado	Ir a
El indicador de advertencia del cinturon de seguridad del asiento trasero no funciona con normalidad	A
El indicador de advertencia del cinturon de seguridad trasero funciona con normalidad	B

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

4.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (BATERIA - CONJUNTO DE LUCES TESTIGO)

(a) Desenchufe el conector K36 del conjunto de las luces testigo.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Estado especificado
K36-10 (IG+) - Masa de la carroceria	Interruptor de encendido en ON	11 a 14 V

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LAS LUCES TESTIGO - CONJUNTO DEL MEDIDOR COMBINADO)

(a) Vuelva a enchufar el conector K36 del conjunto de las luces testigo.

(b) Desenchufe el conector K21 del conjunto del medidor combinado.

Tension estandar:

Conexion del tester	Condicion	Estado especificado
K21-18 (RLMT) - Masa de la carroceria	Interruptor de encendido en ON	De 11 a 14 V
K21-19 (RCMT) - Masa de la carroceria	Interruptor de encendido en ON	De 11 a 14 V
K21-20 (RRMT) - Masa de la carroceria	Interruptor de encendido en ON	11 a 14 V

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

SUSTITUYA EL CONJUNTO DE LAS LUCES TESTIGO

6.	LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR DE LA HEBILLA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO (DERECHO))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester	Elemento de medicion	Rango	Condicion normal	Nota de diagnostico
Rear Right Seat Buckle / Occupant Detection Warning Switch	Senal de hebilla del cinturon de seguridad interior central del asiento trasero derecho.	ON u OFF	OFF: cinturon de seguridad del asiento trasero derecho abrochado ON: cinturon de seguridad trasero derecho desabrochado	-

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

Rear Right Seat Buckle / Occupant Detection Warning Switch

Senal de hebilla del cinturon de seguridad interior central del asiento trasero derecho.

ON u OFF

OFF: cinturon de seguridad del asiento trasero derecho abrochado

ON: cinturon de seguridad trasero derecho desabrochado

Body Electrical > Combination Meter > Data List

Pantalla del tester
Rear Right Seat Buckle / Occupant Detection Warning Switch

Resultado:

Resultado	Vaya a
No aparece ON ni OFF en la pantalla del tester segun el estado del cinturon de seguridad del asiento trasero.	A
Aparece ON u OFF en la pantalla del tester segun el estado del cinturon de seguridad del asiento trasero.	B

IR AL PUNTO 8

7.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO - MASA DE LA CARROCERIA)

(a) Desenchufe el conector K21 del conjunto del medidor combinado.

(b) Desenchufe el conector R72 del conjunto del cinturon de seguridad interior central del asiento trasero derecho.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K21-26 (RRSB) - R72-5	Siempre	Inferior a 1 ?
K21-26 (RRSB) o R72-5 - Masa de la carroceria	Siempre	10 k? o superior
R72-4 - Masa de la carroceria	Siempre	Por debajo de 1 ?

SUSTITUYA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Rear Seat Belt Warning	Indicador de advertencia del cinturon de seguridad del asiento trasero	OFF/ON	-

Body Electrical > Combination Meter > Active Test

Tester Display
Rear Seat Belt Warning

Resultado:

Resultado	Ir a
El indicador de advertencia del cinturon de seguridad del asiento trasero no funciona con normalidad	A
El indicador de advertencia del cinturon de seguridad trasero funciona con normalidad	B

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

9.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LAS LUCES TESTIGO - CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desenchufe el conector K21 del conjunto del medidor combinado.

(b) Desenchufe el conector K36 del conjunto de las luces testigo.

Resistencia estandar:

Conexion del tester	Condicion	Estado especificado
K21-20 (RRMT) - K36-3 (RRID)	Siempre	Inferior a 1 ?
K21-20 (RRMT) o K36-3 (RRID) - Masa de la carroceria	Siempre	10 k? o superior

SUSTITUYA EL CONJUNTO DE LAS LUCES TESTIGO

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

10.	LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR DE LA HEBILLA DEL CINTURON DEL ASIENTO TRASERO (CENTRAL))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

Rear Center Seat Buckle / Occupant Detection Warning Switch

Senal de hebilla del cinturon de seguridad interior central del asiento trasero izquierdo (central)

ON u OFF

OFF: cinturon de seguridad del asiento trasero izquierdo abrochado (para la parte central)

ON: cinturon de seguridad del asiento trasero izquierdo desabrochado (para la parte central)

Body Electrical > Combination Meter > Data List

Pantalla del tester
Rear Center Seat Buckle / Occupant Detection Warning Switch

Resultado:

Resultado	Vaya a
No aparece ON ni OFF en la pantalla del tester segun el estado del cinturon de seguridad del asiento trasero.	A
Aparece ON u OFF en la pantalla del tester segun el estado del cinturon de seguridad del asiento trasero.	B

IR AL PUNTO 12

11.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO (PARA EL CENTRAL) - MASA DE LA CARROCERIA)

(a) Desenchufe el conector K21 del conjunto del medidor combinado.

(b) Desenchufe el conector R74 del conjunto del cinturon de seguridad interior central del asiento trasero izquierdo (central)

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K21-25 (RCSB) - R74-1	Siempre	Inferior a 1 ?
K21-25 (RCSB) o R74-1 - Masa de la carroceria	Siempre	10 k? o superior
R74-2 - Masa de la carroceria	Siempre	Por debajo de 1 ?

SUSTITUYA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

12.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Rear Seat Belt Warning	Indicador de advertencia del cinturon de seguridad del asiento trasero	OFF/ON	-

Body Electrical > Combination Meter > Active Test

Tester Display
Rear Seat Belt Warning

Resultado:

Resultado	Ir a
El indicador de advertencia del cinturon de seguridad del asiento trasero no funciona con normalidad	A
El indicador de advertencia del cinturon de seguridad trasero funciona con normalidad	B

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

13.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LAS LUCES TESTIGO - CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desenchufe el conector K21 del conjunto del medidor combinado.

(b) Desenchufe el conector K36 del conjunto de las luces testigo.

Resistencia estandar:

Conexion del tester	Condicion	Estado especificado
K21-19 (RCMT) - K36-2 (RCID)	Siempre	Inferior a 1 ?
K21-19 (RCMT) o K36-2 (RCID) - Masa de la carroceria	Siempre	10 k? o superior

SUSTITUYA EL CONJUNTO DE LAS LUCES TESTIGO

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

14.	LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR DE LA HEBILLA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO (IZQUIERDO))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

Rear Left Seat Buckle / Occupant Detection Warning Switch

Senal de hebilla del cinturon de seguridad interior central del asiento trasero izquierdo (para el lado izquierdo).

ON u OFF

OFF: cinturon de seguridad del asiento trasero izquierdo abrochado (para el lado izquierdo)

ON: cinturon de seguridad del asiento trasero izquierdo desabrochado (para el lado izquierdo)

Body Electrical > Combination Meter > Data List

Pantalla del tester
Rear Left Seat Buckle / Occupant Detection Warning Switch

Resultado:

Resultado	Vaya a
No aparece ON ni OFF en la pantalla del tester segun el estado del cinturon de seguridad del asiento trasero.	A
Aparece ON u OFF en la pantalla del tester segun el estado del cinturon de seguridad del asiento trasero.	B

IR AL PUNTO 16

15.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO (PARA EL LADO IZQUIERDO) - MASA DE LA CARROCERIA)

(a) Desenchufe el conector K21 del conjunto del medidor combinado.

(b) Desenchufe el conector R73 del conjunto del cinturon de seguridad interior central del asiento trasero izquierdo (para el lado izquierdo).

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K21-24 (RLSB) - R73-5	Siempre	Inferior a 1 ?
K21-24 (RLSB) o R73-5 - Masa de la carroceria	Siempre	10 k? o superior
R73-4 - Masa de la carroceria	Siempre	Por debajo de 1 ?

SUSTITUYA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

16.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Rear Seat Belt Warning	Indicador de advertencia del cinturon de seguridad del asiento trasero	OFF/ON	-

Body Electrical > Combination Meter > Active Test

Tester Display
Rear Seat Belt Warning

Resultado:

Resultado	Ir a
El indicador de advertencia del cinturon de seguridad del asiento trasero no funciona con normalidad	A
El indicador de advertencia del cinturon de seguridad trasero funciona con normalidad	B

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

17.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LAS LUCES TESTIGO - CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desenchufe el conector K21 del conjunto del medidor combinado.

(b) Desenchufe el conector K36 del conjunto de las luces testigo.

Resistencia estandar:

Conexion del tester	Condicion	Estado especificado
K21-18 (RLMT) - K36-1 (RLID)	Siempre	Inferior a 1 ?
K21-18 (RLMT) o K36-1 (RLID) - Masa de la carroceria	Siempre	10 k? o superior

SUSTITUYA EL CONJUNTO DE LAS LUCES TESTIGO

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

El indicador de advertencia del cinturon de seguridad del asiento del conductor no funciona

DESCRIPCION El indicador de advertencia del cinturon de seguridad del conjunto del medidor combinado se enciende, se apaga o parpadea en funcion del estado del conjunto del cinturon de seguridad ...

Soporte Del Anclaje Del Asiento De SujeciOn Para NiNos

...

LEER SIGUIENTE:

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del conjunto del medidor del caudal de ...

Margen de detección de los sensores
Aproximadamente 100 cm (3,3 pies) (si está instalado) Aproximadamente 150 cm (4,9 pies) (si está instalado) Aproximadamente 60 cm (2,0 pies) El diagrama muestra el margen de detección de los sensores. Tenga en cuenta que los sensores no pueden detectar objetos que se encuentren ...

La corriente del circuito del intermitente/luces de emergencia es superior al umbral (B150819)
DESCRIPCION Este DTC se almacena cuando el conjunto del medidor combinado detecta un cortocircuito en un circuito de los intermitentes. OBSERVACION: Si hay un cortocircuito en el circuito de los intermitentes, todos los intermitentes ubicados en el lado del cortocircuito no parpadearan. ...

Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia en el indicador de advertencia del cinturon de seguridad del asiento trasero

El indicador de advertencia del cinturon de seguridad del asiento del conductor no funciona

Soporte Del Anclaje Del Asiento De SujeciOn Para NiNos

LEER SIGUIENTE:

Categorías
