Componentes
COMPONENTES

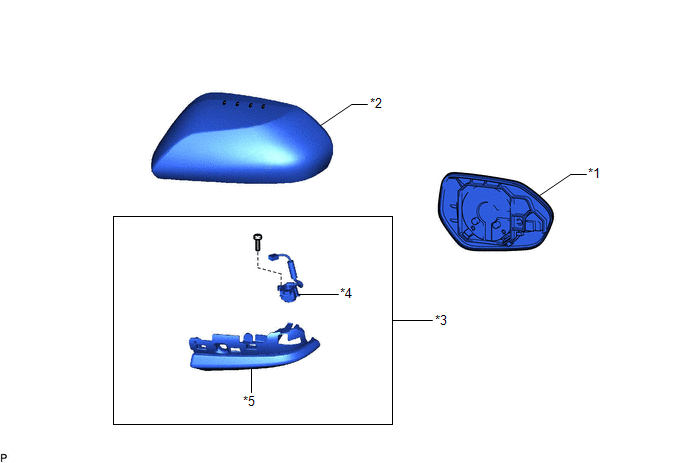

ILUSTRACION
*1 | ESPEJO EXTERIOR |
*2 | CUBIERTA DEL ESPEJO EXTERIOR |
*3 | CUBIERTA DEL ORIFICIO DE INSTALACION DEL ESPEJO RETROVISOR EXTERIOR CON CONJUNTO DE LA CAMARA DE TELEVISION LATERAL | *4 |
CONJUNTO DE LA CAMARA DE TELEVISION LATERAL |
*5 | CONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL ESPEJO RETROVISOR EXTERIOR |
- | - |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion, se muestran los procedimientos necesarios (regulacion, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar o reemplazar las piezas durante la extraccion/instalacion del conjunto de la camara de television lateral.
Procedimiento necesario tras extraer/instalar/reemplazar piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
---|---|---|---|
*1: Solo al extraer e instalar o sustituir el conjunto de la camara de television trasera | |||
| Ajuste de la vista de la camara de television lateral |
Sistema de supervision de vista panoramica |
|
Sustitucion o extraccion e instalacion de 2 piezas o mas:
|
| Sistema de supervision de vista panoramica |
|
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL ESPEJO EXTERIOR
Haga clic aqui
2. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR
Haga clic aqui
3. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL ESPEJO RETROVISOR EXTERIOR CON CONJUNTO DE LA CAMARA DE TELEVISION LATERAL
Haga clic aqui

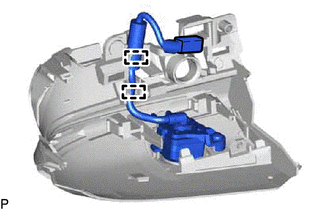

4. EXTRAIGA EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL
(a) Desenganche las 2 guias. | |
(b) Quite el tornillo. | |
(c) Desenganche la garra para extraer el conjunto de la camara de television lateral del conjunto de la cubierta del orificio del espejo retrovisor exterior.
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL
(a) Enganche la garra.
(b) Instale el conjunto de la camara de television lateral en el conjunto de la cubierta del orificio del espejo retrovisor exterior con el tornillo.
(c) Enganche las 2 guias.
2. COLOQUE LA CUBIERTA DEL ORIFICIO DEL ESPEJO RETROVISOR EXTERIOR CON CONJUNTO DE LA CAMARA DE TELEVISION LATERAL
Haga clic aqui
3. INSTALE LA CUBIERTA DEL ESPEJO EXTERIOR
Haga clic aqui
4. INSTALE EL ESPEJO EXTERIOR
Haga clic aqui
5. REALICE LA CALIBRACION
Haga clic aqui
