SustituciOn
SUSTITUCION
PRECAUCION/AVISO/OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA
Haga clic aqui .gif)
2. EXTRAIGA LA BOMBILLA DE LA LUZ DE CORTESIA

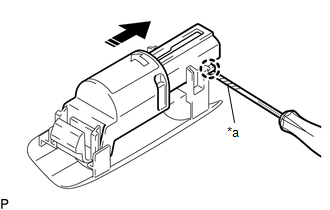

(a) Utilice un destornillador con la punta envuelta en cinta protectora, desenganche la garra y extraiga el alojamiento de la luz de cortesia con la tapa de la luz de cortesia, como se muestra en la ilustracion.
|
*a | Cinta protectora |
.png) |
Extraer en esta direccion |

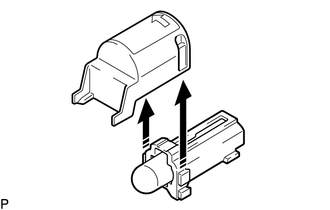

(b) Extraiga la tapa de luz de cortesia del alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
|
|
Extraer en esta direccion |

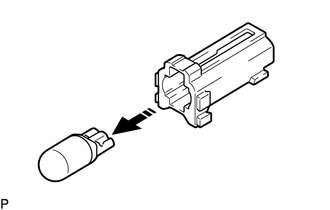

(c) Extraiga la bombilla de la luz de cortesia del alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
|
|
Extraiga en esta direccion |
3. COLOQUE LA BOMBILLA DE LA LUZ DE CORTESIA

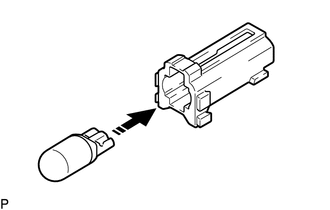

(a) Instale la bombilla de la luz de cortesia en el alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
|
|
Instalar en esta direccion |

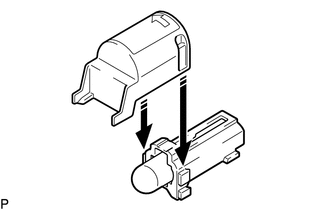

(b) Instale la tapa de luz de cortesia en el alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
|
|
Instalar en esta direccion |

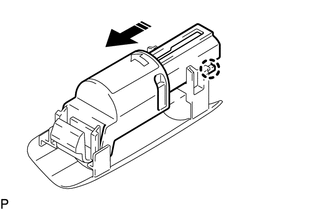

(c) Enganche la garra para instalar el alojamiento de la luz de cortesia con la tapa de la luz de cortesia como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
4. INSTALE EL CONJUNTO DE LA LUZ DE CORTESIA
Haga clic aqui
