COMPONENTES

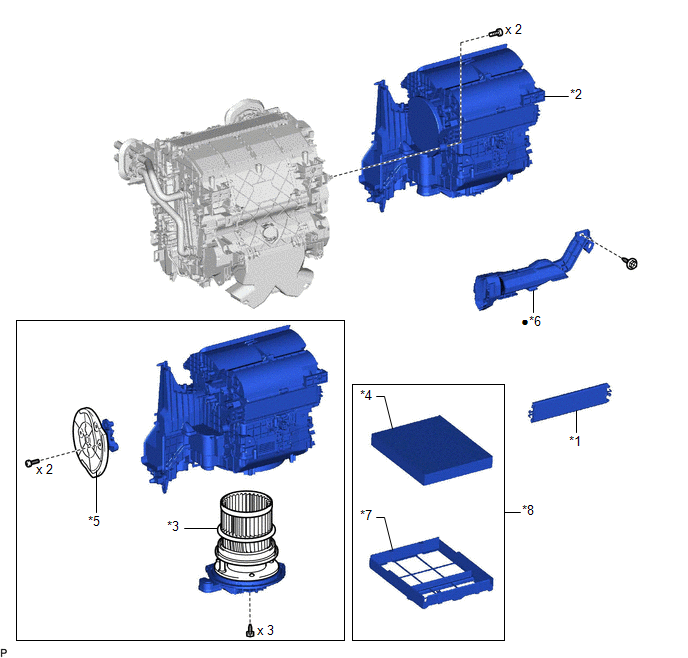

ILUSTRACION
|
*1 | PLACA DE LA CUBIERTA DEL FILTRO DE AIRE |
*2 | CONJUNTO DEL SOPLADOR |
| *3 |
SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR |
*4 | FILTRO DEPURADOR DE AIRE |
|
*5 | SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1 |
*6 | CONDUCTO DE AIRE NO. 2 |
|
*7 | CAJA DEL FILTRO DEL AIRE |
*8 | SUBCONJUNTO DEL FILTRO DE AIRE |
|
? | Pieza no reutilizable |
- | - |
ExtracciOnUbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 CONJUNTO DEL ALTAVOZ DELANTERO DERECHO NO. 2
*2 CONJUNTO DE LA ANTENA DE NAVEGACION
- Telefono secundario
*3 CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
*4 DCM (TRANSCEPTOR DE TELEMATICA)
*5 ECU DE NAVEGACION (con Sistem ...
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*1 CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS
*2 CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL
*3 CONJUNTO DEL MOTOR Y BOMBA DEL LAVAPARABRISAS
*4 BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR Y CONJUNTO DEL BLOQUE DE EMPAL ...
La luz de advertencia de los frenos no se enciende
DESCRIPCIÓN Este procedimiento de localización de averías corresponde al caso en que el indicador de advertencia del sistema de frenos (indicador rojo) permanece encendido, pero no se emite ningún DTC.
La ECU de control de derrape (conjunto del actuador del freno) controla el indicador de adve ...
