Componentes
COMPONENTES
ILUSTRACIÓN
|

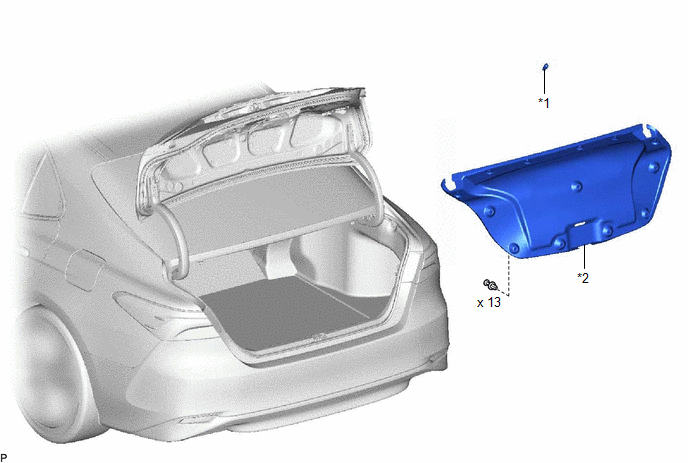

*1 | BOMBILLA DE LA LUZ DE MARCHA ATRÁS |
*2 | CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí .gif)
2. EXTRAIGA LA BOMBILLA DE LA LUZ DE MARCHA ATRÁS

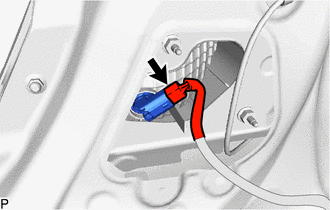

| (a) Desconecte el conector. |
|

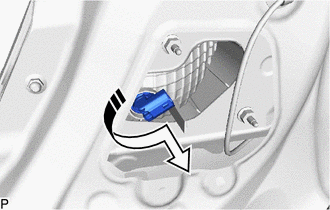

(b) Gire el tapón del zócalo de las luces traseras con la bombilla de la luz de marcha atrás como se muestra en la ilustración y extráigalos como si se tratase de una unidad.
.png) |
Extraiga en esta dirección |
(c) Extraiga la bombilla de la luz de marcha atrás del zócalo y del tapón del zócalo de las luces traseras.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DE LA LUZ DE MARCHA ATRÁS
(a) Coloque la bombilla de la luz de marcha atrás en el tapón del zócalo de las luces traseras.

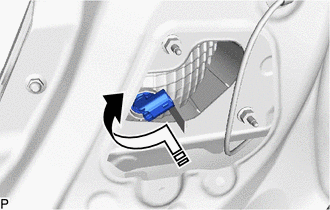

(b) Gire el tapón del zócalo de las luces traseras con la bombilla de la luz de marcha atrás como se muestra en la ilustración e instálelos como si se tratase de una unidad.
.png) |
Instalar en esta dirección |
(c) Conecte el conector.
2. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
.gif)
