INSTALACIÓN
PROCEDIMIENTO
1. APRIETE PROVISIONALMENTE EL CONJUNTO DEL ÁRBOL DE TRANSMISIÓN CON COJINETE CENTRAL

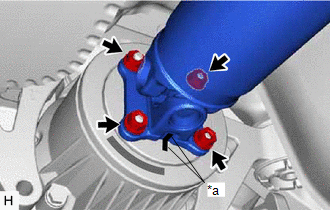

(a) Si vuelve a utilizar el conjunto del árbol de transmisión con cojinete central y el conjunto del portador del diferencial trasero: (1) Alinee las marcas de correspondencia en el conjunto del portador del diferencial trasero y en el conjunto del árbol de transmisión con cojinete central. (2) Coloque provisionalmente las 4 tuercas y las 4 arandelas. AVISO: No engrase los 4 pernos, las 4 tuercas ni las 4 arandelas. |
|
(b) Cuando utilice un nuevo conjunto del árbol de transmisión con cojinete central o un conjunto del portador del diferencial trasero: (1) Alinee las marcas de alineación en el conjunto del portador del diferencial trasero y en el conjunto del árbol de transmisión con cojinete central. (2) Coloque provisionalmente las 4 tuercas y las 4 arandelas. AVISO: No engrase los 4 pernos, las 4 tuercas ni las 4 arandelas. |
|

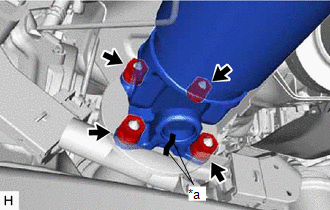

(c) Alinee las marcas de correspondencia en el conjunto de la transferencia y en el conjunto del árbol de transmisión con cojinete central. |
|

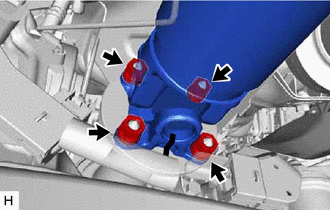

(d) Coloque provisionalmente las 4 tuercas y las 4 arandelas.
AVISO:
No engrase los 4 pernos, las 4 tuercas ni las 4 arandelas.

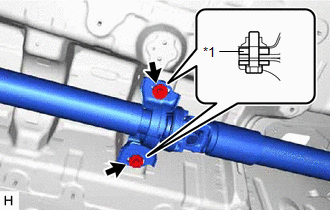

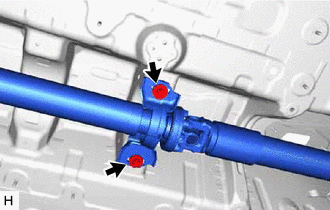

(e) Instale provisionalmente el conjunto del árbol de transmisión con cojinete central con los 2 pernos y las 2 arandelas del cojinete de apoyo central No. 2 (para el lado delantero). AVISO:
|
|

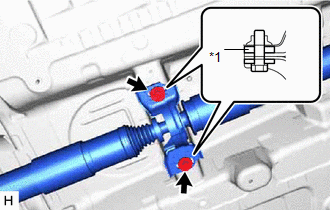

(f) Instale provisionalmente el conjunto del árbol de transmisión con cojinete central con los 2 pernos y las 2 arandelas del cojinete de apoyo central No. 2 (para el lado trasero). AVISO:
|
|
(g) Apriete totalmente las 4 tuercas. Torque: 35 N·m {357 kgf·cm, 26 ft·lbf} |
|
(h) Apriete totalmente las 4 tuercas. Torque: 35 N·m {357 kgf·cm, 26 ft·lbf} |
|
2. APRIETE COMPLETAMENTE EL CONJUNTO DEL ÁRBOL DE TRANSMISIÓN CON COJINETE CENTRAL

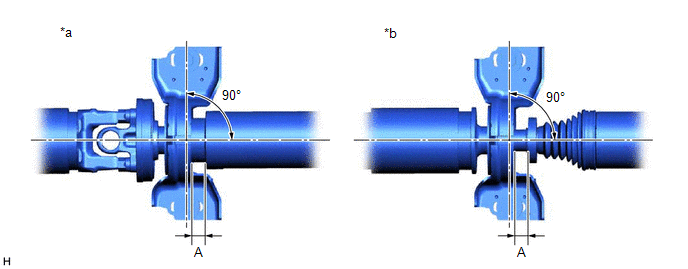

(a) Con el vehículo sin carga, ajuste la distancia (A) delantera y trasera entre la superficie del borde del conjunto del cojinete de apoyo central No. 2 y la superficie del borde del amortiguador respectivamente tal como se muestra en la ilustración, y a continuación apriete los pernos.
*a | Conjunto del cojinete de apoyo central No. 2 (para la parte delantera) |
*b | Conjunto del cojinete de apoyo central No. 2 (para la parte trasera) |
Distancia (A):
11.3 a 13.3 mm (0.445 a 0.524 pulg.)

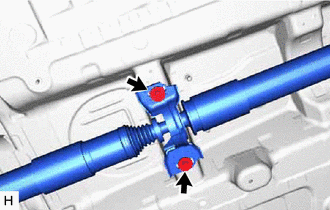

(b) Apriete por completo los 2 pernos (para la parte delantera). Torque: 36.8 N·m {375 kgf·cm, 27 ft·lbf} | |
(c) Apriete por completo los 2 pernos (para la parte trasera). Torque: 36.8 N·m {375 kgf·cm, 27 ft·lbf} | |
(d) Asegúrese de que la línea central del soporte está en ángulo recto con respecto a la dirección axial del eje.
3. COMPRUEBE Y AJUSTE EL ÁNGULO DE JUNTA
AVISO:
Mida el ángulo de la junta cuando el vehículo se eleva con una elevación en cuatro puntos o cuando se utiliza un hoyo.
OBSERVACIÓN:
Si se producen vibraciones o ruidos, compruebe el ángulo de la junta de la siguiente manera y sustituya las arandelas del cojinete de apoyo central No. 2 con otras del grosor correcto.
(a) Estabilice el árbol de transmisión y el diferencial.
(1) Gire el árbol de transmisión a mano varias veces para estabilizar los cojinetes de apoyo centrales.
(2) Con la ayuda de un gato, suba o baje el diferencial para estabilizar el amortiguador del soporte del diferencial.

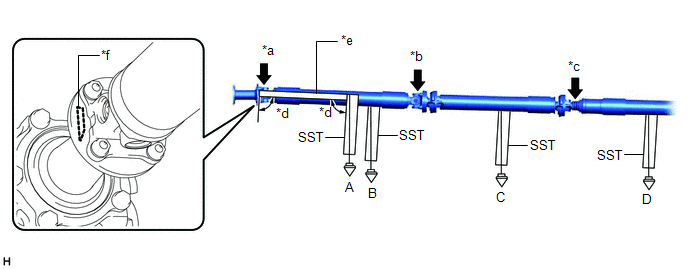

(b) Inspeccione los ángulos de la junta.
(1) Inspeccione los ángulos de las juntas No. 1, No. 2 y No. 3.
*a | Ángulo de junta No. 1 (A - B) |
*b | Ángulo de la junta no. 2 (B - C) |
*c | Ángulo de la junta No. 3 (C - D) |
*d | 90° |
*e | Regla de precisión |
*f | Posición de contacto de la regla de precisión |
(2) Utilice una SST para medir el ángulo de instalación del conjunto de la transferencia (A) y del conjunto del árbol de transmisión (B), (C) y (D).
SST: 09370-50010
Ángulo de la junta:
Posición de medición | Ángulo de la junta |
---|---|
Ángulo de junta No. 1 (A - B) |
1.89° +/- 0.50° |
Ángulo de la junta No. 2 (B - C) |
0.50° +/- 0.50° |
Ángulo de la junta No. 3 (C - D) |
0.00° +/- 0.50° |
(3) Compruebe el ángulo de la junta No. 4. |
|

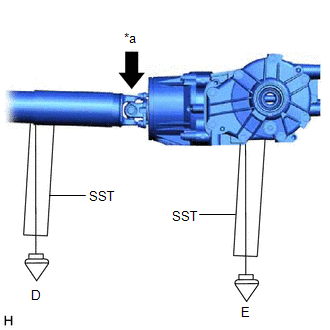

(4) Utilice una SST para medir el ángulo de instalación del conjunto del árbol de transmisión trasero (D) y del conjunto del portador del diferencial trasero (E).
SST: 09370-50010
Ángulo de la junta:
Posición de medición | Ángulo de la junta |
---|---|
Ángulo de la junta No. 4 (D - E) |
1.40° +/- 0.50° |
Si el ángulo medido no está dentro de los límites especificados, ajústelo con las arandelas del cojinete de apoyo central No. 2.
(c) Ajuste el ángulo de la junta No. 1 y el ángulo de la junta No. 4.
(1) Seleccione las arandelas del cojinete de apoyo central No. 2 para el ajuste.
Grosor de la arandela del cojinete de apoyo central No. 2:
No. de pieza | Grosor en mm (pulg.) |
---|---|
90201-10081 | 4.5 mm (0.177 pulg.) |
90201-10083 | 6.5 mm (0.256 pulg.) |
AVISO:
4. INSTALE EL AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO No. 1
Haga clic aquí
5. INSTALE EL CONJUNTO DEL TUBO DE ESCAPE
Haga clic aquí
6. REALICE LA INICIALIZACIÓN
Haga clic aquí
