Componentes
COMPONENTES
ILUSTRACIÓN

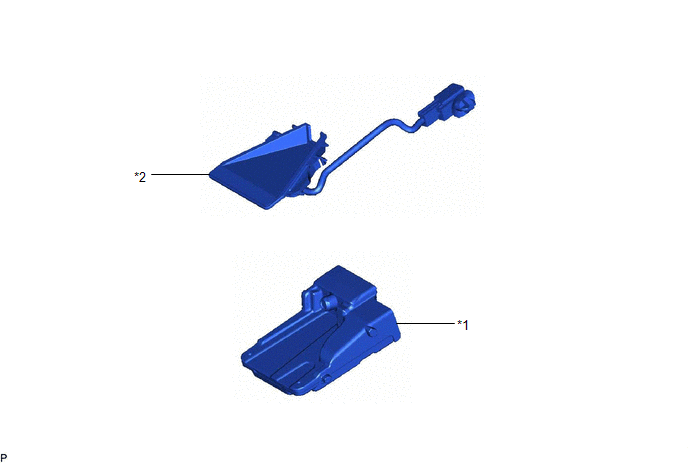

*1 | CÁMARA DE RECONOCIMIENTO DE AVANCE |
*2 | SUBCONJUNTO DEL CAPÓ DE RECONOCIMIENTO DE AVANCE CON CALENTADOR |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA CÁMARA DE RECONOCIMIENTO DE AVANCE
Haga clic aquí
2. EXTRAIGA SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR
AVISO:
![]() |
Superficie interior del subconjunto del capó de reconocimiento de avance con calentador |

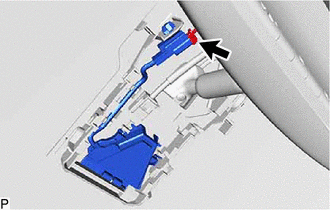

(a) Desacople el conector. AVISO: Al desconectar el conector, no tire con fuerza del mazo de cables. |
|
(b) Desenganche la abrazadera del conector. |
|
(c) Desenganche las 2 abrazaderas del mazo de cables en el orden indicado en la ilustración.
AVISO:
No tire con fuerza del mazo de cables ya que podría dañarse.

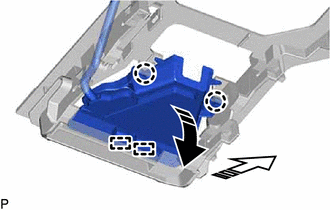

(d) Tire del subconjunto de reconocimiento de avance con capó de calentador en la dirección indicada por la flecha (1) en la ilustración para desenganchar las 2 garras.
![]() |
Extraiga en esta dirección (1) |
![]() |
Extraiga en esta dirección (2) |
(e) Tire del subconjunto de reconocimiento de avance con capó de calentador en la dirección indicada por la flecha (2) en la ilustración para desenganchar las 2 guías y extraiga el subconjunto de reconocimiento de avance con capó de calentador.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR
AVISO:
![]() |

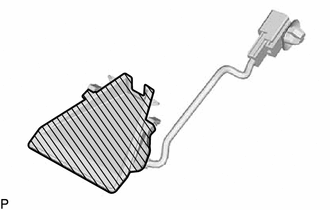

Superficie interior del subconjunto del capó de reconocimiento de avance con calentador |

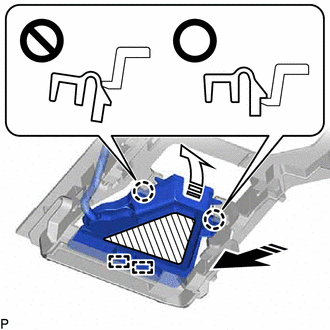

(a) Enganche las 2 garras y las 2 guías, tal como indican las flechas, en el orden indicado en la ilustración.
![]() |
Heater Area |
![]() |
Instale en esta dirección (1) |
![]() |
Instale en esta dirección (2) |
AVISO:

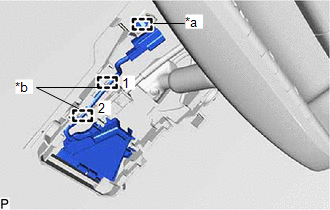

(b) Con la cinta de marcado del mazo de cables entre las 2 abrazaderas del mazo de cables, enganche las 2 abrazaderas del mazo de cables en el orden en que se muestra en la ilustración.
*a | Connector Clamp |
*b | Wire Harness Clamp |
![]() |
Marking Tape |
AVISO:
(c) Enganche la abrazadera del conector para instalar el subconjunto de reconocimiento de avance con capó de calentador.
AVISO:
Puesto que la cubierta de reconocimiento delantero No. 1 no se puede instalar correctamente si la abrazadera del conector no se engancha correctamente, asegúrese de engancharla bien.
(d) Acople el conector.
2. INSTALE LA CÁMARA DE RECONOCIMIENTO DE AVANCE
Haga clic aquí
