Componentes
COMPONENTES

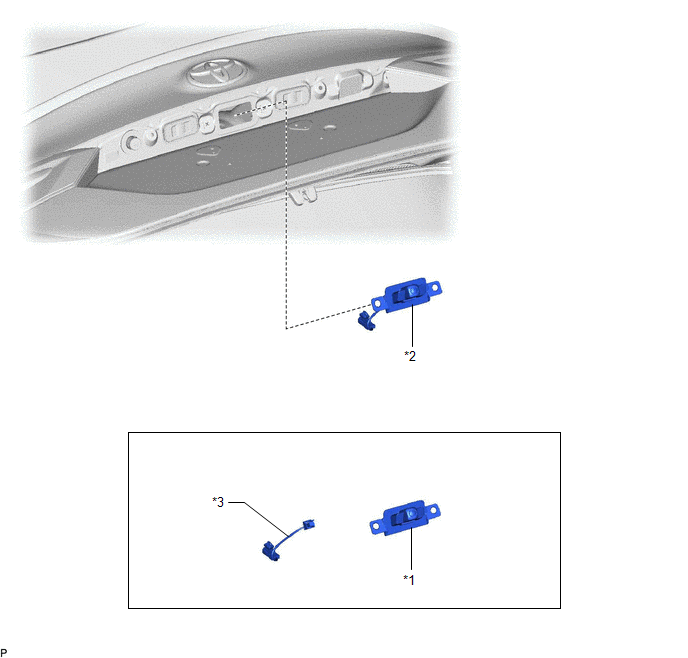

ILUSTRACION
*1 | CONJUNTO DE LA CAMARA DE TELEVISION TRASERA | *2 |
CONJUNTO DE LA CAMARA DE TELEVISION TRASERA CON CABLE |
*3 | CABLE DE LA CAMARA DE TELEVISION | - |
- |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion, se muestran los procedimientos necesarios (regulacion, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar o reemplazar las piezas durante la extraccion/instalacion del conjunto de la camara de television trasera.
Procedimiento necesario tras extraer/instalar/reemplazar piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
---|---|---|---|
*1: Solo al extraer e instalar o sustituir el conjunto de la camara de television trasera | |||
Conjunto de la camara de television trasera (con sistema de supervision de asistencia al estacionamiento) |
| Sistema de supervision de asistencia al estacionamiento |
|
Conjunto de la camara de television trasera (con sistema de supervision de vista panoramica) |
| Sistema de supervision de vista panoramica |
|
Sustitucion o extraccion e instalacion de 2 piezas o mas:
|
| Sistema de supervision de vista panoramica |
|
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA CON CABLE

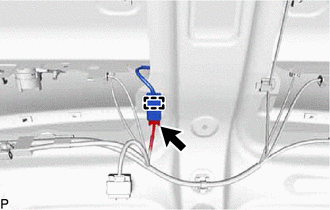

(a) Desconecte el conector. | |
(b) Desenganche la abrazadera.

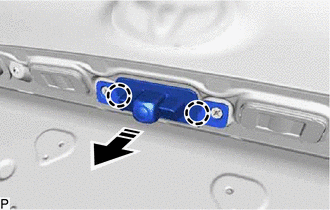

(c) Desenganche las 2 garras para extraer el conjunto de la camara de television trasera con cable como se muestra en la ilustracion.
Extraiga en esta direccion |
3. EXTRAIGA EL CABLE DE LA CAMARA DE TELEVISION

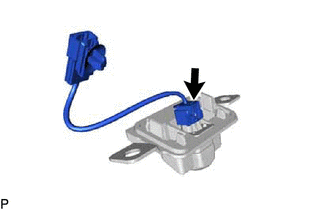

(a) Desconecte el conector y extraiga el cable de la camara de television. | |
4. EXTRAIGA EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA
2. COLOQUE EL CABLE DE LA CAMARA DE TELEVISION
(a) Conecte el conector para colocar el cable de la camara de television.
3. INSTALE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA CON CABLE
(a) Enganche las 2 garras para instalar el conjunto de la camara de television trasera con cable como se muestra en la ilustracion.
Instale en esta direccion |
(b) Enganche la abrazadera.
(c) Conecte el conector.
4. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aqui
5. REALICE LA CALIBRACION (con sistema de supervision de asistencia al estacionamiento)
Haga clic aqui
6. REALICE LA CALIBRACION (con sistema de supervision de vista panoramica)
Haga clic aqui
