DESCRIPCIÓN

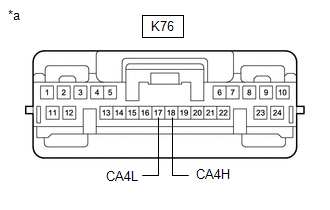

Podría haber un circuito abierto en alguna de las líneas principales del bus de CAN cuando la resistencia entre los terminales 18 (CA4H) y 17 (CA4L) de la ECU de pasarela central (ECU de pasarela de red) sea igual o superior a 70 Ω.
Síntoma | Área afectada |
---|---|
La resistencia entre los terminales 18 (CA4H) y 17 (CA4L) de la ECU de pasarela central (ECU de pasarela de red) es de 70 Ω o superior. |
|
Esta avería no está relacionada con las líneas de una línea secundaria de CAN o con las ECU o sensores conectados a una línea secundaria de CAN.

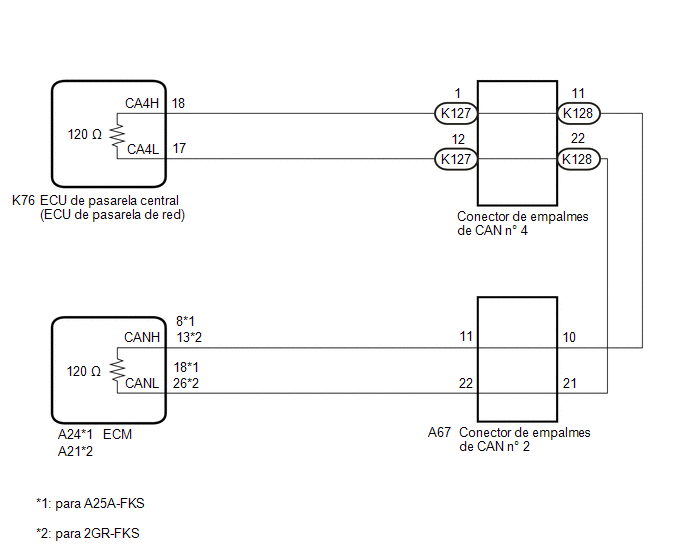

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/SUGERENCIA
ADVERTENCIA:
Cuando lleve a cabo el patrón de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.
AVISO:
Haga clic aquí
Haga clic aquí
Procedimiento de revisión de los DTC: conecte el interruptor de encendido y espere 1 minuto o más. A continuación, accione el sistema en el que se sospecha que hay una avería y conduzca el vehículo a, como mínimo, 60 km/h (37 mph) durante, al menos, 5 minutos.
Haga clic aquí
OBSERVACIÓN:
PROCEDIMIENTO
1. | COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS PRINCIPALES DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN NO. 2) |
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector de empalmes de CAN n.º 2 A67.
(c) Mida la resistencia según los valores de la siguiente tabla.

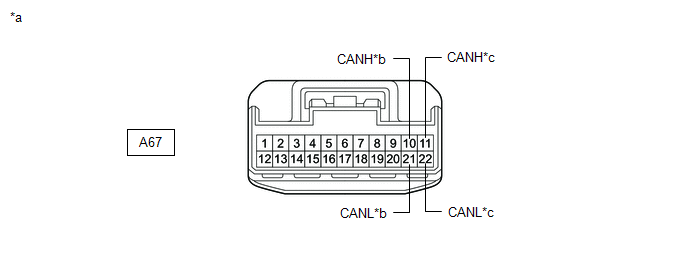

*a | Vista delantera del conector del mazo de cables (al conector de empalmes de CAN n.º 2) |
*b | al conector de empalmes de CAN No. 4 |
*c | al ECM |
- | - |
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada | Conectado a |
---|---|---|---|
A67-10 (CANH) - A67-21 (CANL) |
Cable desconectado del terminal negativo (-) de la batería |
De 108 a 132 Ω | Conector de empalmes de CAN No. 4 |
A67-11 (CANH) - A67-22 (CANL) |
Cable desconectado del terminal negativo (-) de la batería |
De 108 a 132 Ω | ECM |
Resultado:
Resultado | Vaya a |
---|---|
OK | A |
NG (línea al ECM (para A25A-FKS)) |
B |
NG (línea al ECM (para 2GR-FKS)) |
C |
NG (línea al conector de empalmes de CAN n.º 4) |
D |
A |
![]() | SUSTITUYA EL CONECTOR DE EMPALMES DE CAN NO. 2 |
C |
![]() | IR AL PUNTO 3 |
D |
![]() | IR AL PUNTO 4 |
|
2. |
COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS PRINCIPALES DE BUS DE CAN (ECM - CONECTOR DE EMPALMES DE CAN N.º 2) |
(a) Conecte de nuevo el conector de empalmes de CAN n.º 2 A67.

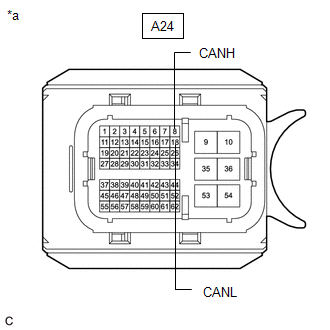

(b) Desconecte el conector A24 del ECM.
(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
OK | ![]() | SUSTITUYA EL ECM Haga clic aquí |
NG | ![]() | REPARE O REEMPLACE LAS LÍNEAS PRINCIPALES O EL CONECTOR DE BUS DE CAN (ECM - CONECTOR DE EMPALMES DE CAN N.º 2) |
3. |
COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS PRINCIPALES DE BUS DE CAN (ECM - CONECTOR DE EMPALMES DE CAN N.º 2) |
(a) Conecte de nuevo el conector de empalmes de CAN n.º 2 A67.

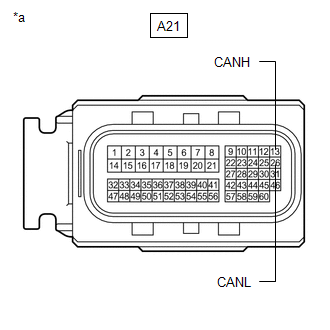

(b) Desconecte el conector A21 del ECM.
(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
OK | ![]() | SUSTITUYA EL ECM Haga clic aquí |
NG | ![]() | REPARE O REEMPLACE LAS LÍNEAS PRINCIPALES O EL CONECTOR DE BUS DE CAN (ECM - CONECTOR DE EMPALMES DE CAN N.º 2) |
4. |
COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS PRINCIPALES DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 4 - CONECTOR DE EMPALMES DE CAN N.º 2) |
(a) Conecte de nuevo el conector de empalmes de CAN n.º 2 A67.
(b) Desconecte el conector de empalmes de CAN n.º 4 K128.
(c) Mida la resistencia según los valores de la siguiente tabla.

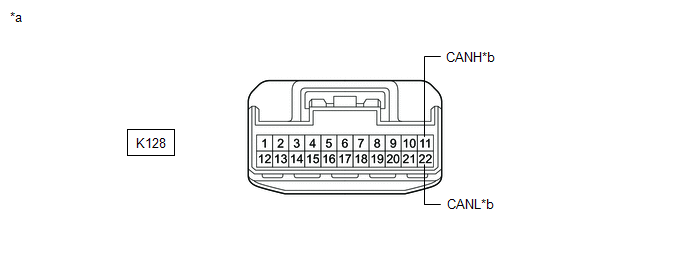

*a | Vista delantera del conector del mazo de cables al conector de empalmes de CAN No. 4 |
*b | al conector de empalmes de CAN No. 2 |
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada | Conectado a |
---|---|---|---|
K128-11 (CANH) - K128-22 (CANL) |
Cable desconectado del terminal negativo (-) de la batería |
De 108 a 132 Ω | Conector de empalmes de CAN No. 2 |
NG | ![]() | REPARE O REEMPLACE LAS LÍNEAS PRINCIPALES O EL CONECTOR DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 4 - CONECTOR DE EMPALMES DE CAN N.º 2) |
|
5. |
COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS PRINCIPALES DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 4) |
(a) Conecte de nuevo el conector de empalmes de CAN n.º 4 K128.
(b) Desconecte el conector de empalmes de CAN n.º 4 K127.
(c) Mida la resistencia según los valores de la siguiente tabla.

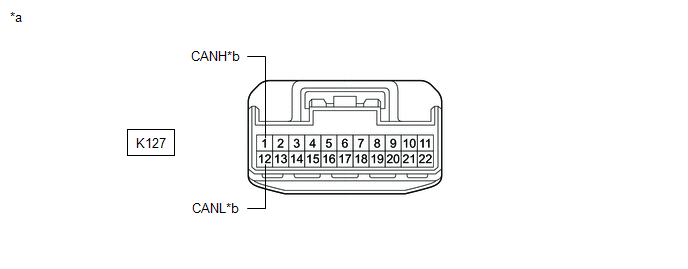

*a | Vista delantera del conector del mazo de cables al conector de empalmes de CAN No. 4 |
*b | a la ECU de pasarela central (ECU de pasarela de red) |
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada | Conectado a |
---|---|---|---|
K127-1 (CANH) - K127-12 (CANL) |
Cable desconectado del terminal negativo (-) de la batería |
De 108 a 132 Ω | ECU de pasarela central (ECU de pasarela de red) |
OK | ![]() | REEMPLACE EL CONECTOR DE EMPALMES DE CAN N.º 4 |
|
6. |
COMPRUEBE SI HAY CIRCUITOS ABIERTOS EN LAS LÍNEAS PRINCIPALES DE BUS DE CAN (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) - CONECTOR DE EMPALMES DE CAN N.º 4) |
(a) Conecte de nuevo el conector de empalmes de CAN n.º 4 K127.
(b) Desconecte el conector K76 de la ECU de pasarela central (ECU de pasarela de red).
(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
OK | ![]() | REEMPLACE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) Haga clic aquí |
NG | ![]() | REPARE O REEMPLACE LAS LÍNEAS PRINCIPALES O EL CONECTOR DE BUS DE CAN (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) - CONECTOR DE EMPALMES DE CAN N.º 4) |
