DESCRIPCIÓN

En función de los cambios en la tensión de la fuente de alimentación, la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) puede detectar si la batería se ha desconectado y vuelto a conectar.

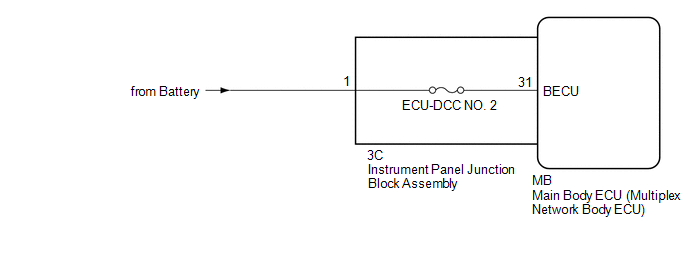

DIAGRAMA DE CABLEADO

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector 3C del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

3C-1 - Masa de la carrocería

Siempre

8,5 V o superior
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

2.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

Haga clic aquí

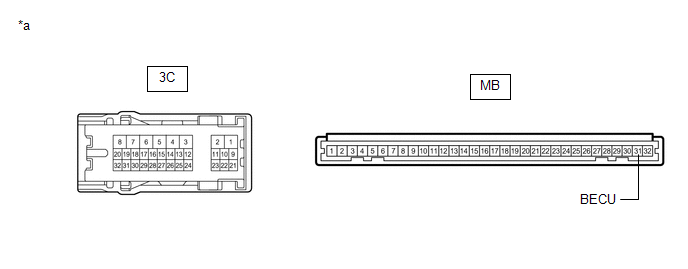

*a

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

-

-

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

3C-1 - MB-31 (BECU)

Siempre

Por debajo de 1 Ω
OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aquí
